AI晶格设计如何改变柔性产品？从3D打印鞋底到智能缓冲结构

未来的一双鞋，可能不只是选择哪种材料、做成什么形状，而是先告诉计算机：后跟需要怎样缓冲，前掌应该如何弯曲，哪些区域必须保持支撑，再让AI寻找能够实现这些要求的内部晶格结构。

这不是单纯的概念想象。机器学习已经开始参与晶格的力学性能预测、几何优化和逆向设计。研究人员正在探索如何从目标刚度、压缩曲线、吸能能力等性能要求出发，反过来生成相应的几何结构。

对柔性产品来说，真正的变化可能是：软硬不再只由材料决定，产品内部的结构也可以成为可计算、可调整的设计变量。

不过，AI能够提出设计，并不代表打印后的产品一定达到目标性能。从数字结构到可靠实物，仍然需要材料、制造工艺和力学测试共同验证。

一、以前设计晶格，是先画结构；AI正在尝试反过来做

传统晶格设计通常从几何形状开始。

工程师选择蜂窝、杆状晶格、曲面晶格或其他单元结构，再调整孔隙率、杆径、壁厚与排列方式，通过仿真和打印测试观察结果。如果支撑不够，就修改局部结构；如果太硬，再重新调整参数。

这是一种典型的正向设计方式：先确定结构，再评价性能。

而AI辅助逆向设计尝试改变这个顺序。

2024年发表于《Scientific Reports》的一项研究，使用机器学习代理模型和主动学习方法，加快了晶格设计空间的探索。2025年《npj Metamaterials》的一项研究则进一步利用几何AI和扩散模型，研究具有目标力学性能的曲杆晶格逆向设计。

这些工作说明，AI正在从辅助绘图和参数搜索，进入更复杂的结构性能设计阶段。

二、同一种柔性材料，可能被设计出不同的受力表现

想象两块由相同弹性树脂打印的晶格试样。

第一块采用较均匀的结构，第二块则在不同区域采用不同单元、壁厚与排列方向。即使材料相同，两者的压缩过程也可能存在明显差异。

原因并不复杂。柔性晶格受到外力时，不只是材料本体发生变形，内部杆件还可能弯曲、扭转、局部屈曲，单元之间也会相互影响。

晶格的整体力学响应因此由材料与结构共同决定。

1. 局部软硬可以分别设计

一块缓冲垫不一定需要从头到尾保持相同刚度。承受集中载荷的位置可能需要较高支撑，接触边缘则可能需要更容易变形的结构。

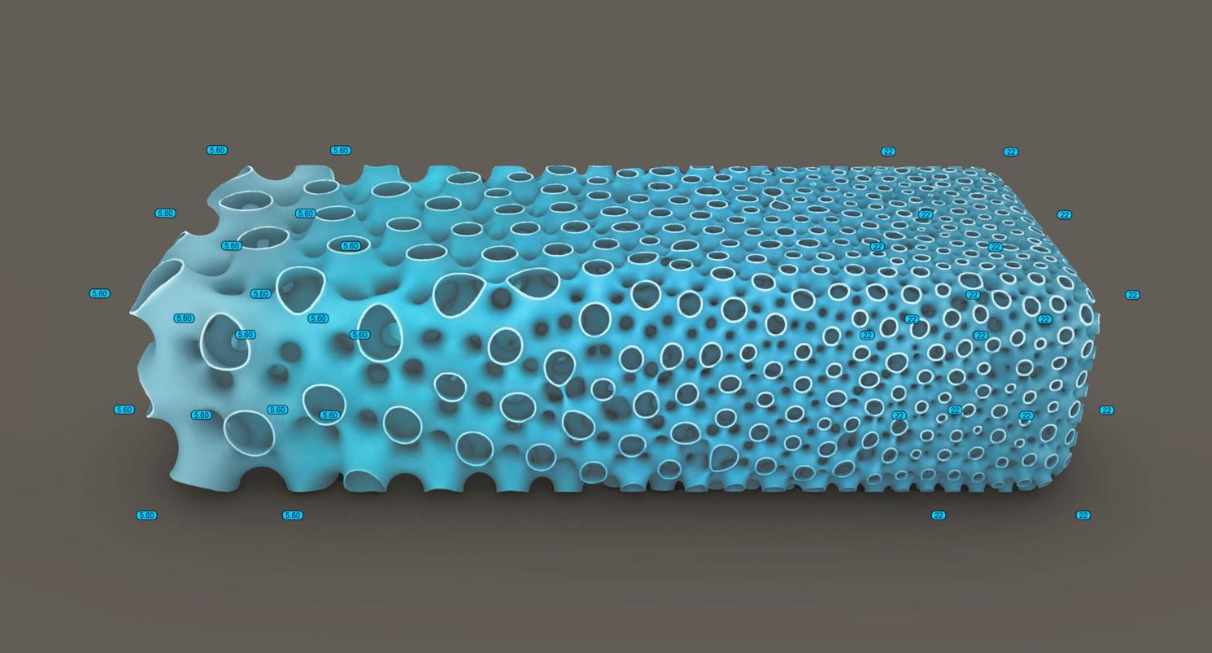

通过调整单元形状、尺寸和局部相对密度，可以尝试形成渐变刚度分布。AI的作用，是在大量可能的结构组合中搜索符合目标的方案。

2. 缓冲过程可以成为设计目标

对于缓冲件，最大压缩量只是其中一项指标。有些应用希望初始接触时较软，压缩深入后逐渐增强支撑；另一些应用则更关注吸收冲击能量或限制局部变形。

这些需求对应不同的力—位移曲线，也可能需要不同的晶格拓扑和材料组合。

吸能能力不等于回弹能力。吸收更多能量的结构，未必能在卸载时返还更多能量。柔性产品的回弹、能量损耗和恢复速度，需要分别评价。

3. 变形方向也可以被控制

普通柔性块体受到压力时，通常会产生与材料泊松效应相关的侧向变形。

而某些经过特殊几何设计的负泊松比晶格，可以呈现不同于常规实体材料的侧向变形行为。这类结构属于机械超材料的重要研究方向。

AI可以辅助探索这些特殊几何，但结构是否在实际载荷和材料条件下表现出预期行为，仍需要仿真与实测确认。

三、哪些柔性产品可能首先发生变化？

这些应用并不处于完全相同的成熟阶段。已有研究证明了部分AI设计方法在特定试样上的可行性，但不能据此认定所有应用都已经具备商业化生产条件。

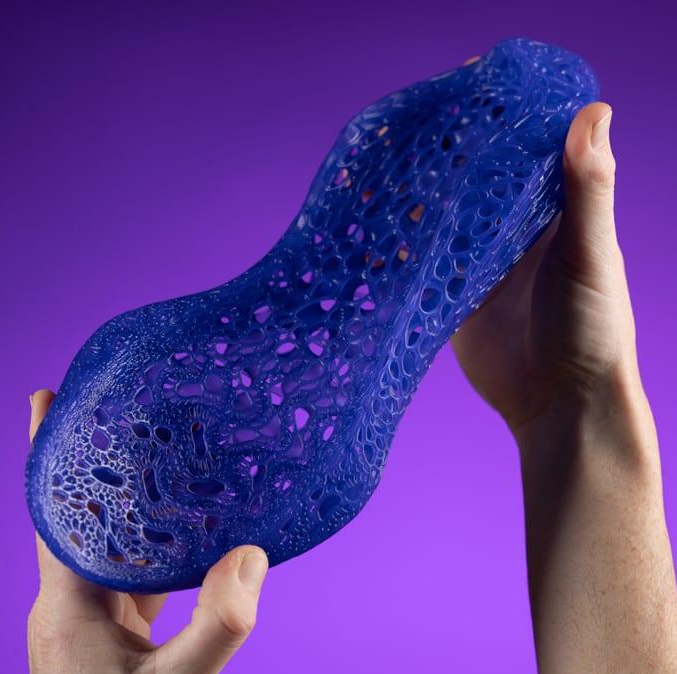

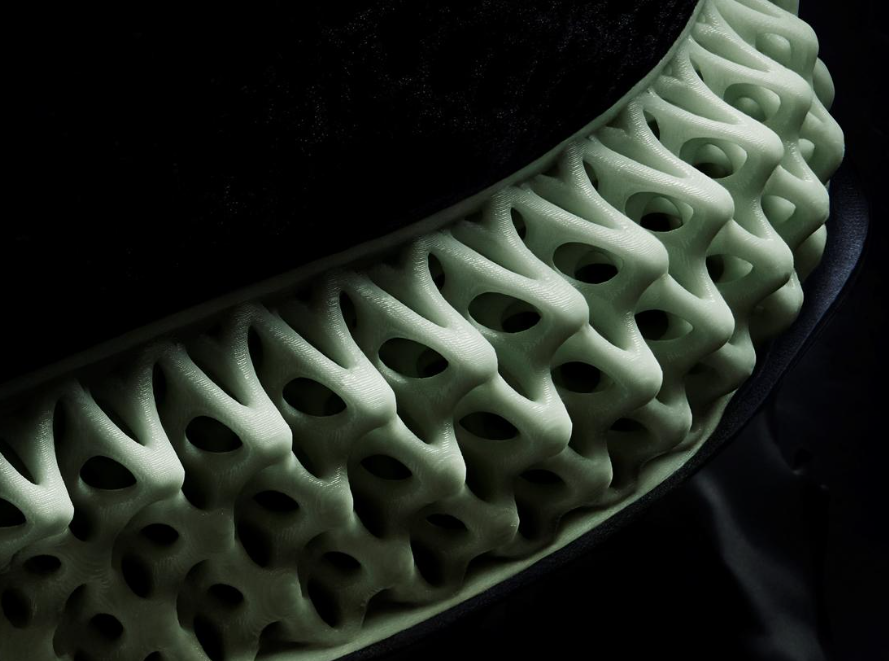

以3D打印鞋底为例，局部结构优化是一项很有吸引力的技术方向，但实际产品还需要综合考虑耐折、耐磨、长期疲劳和穿着环境。有关材料与打印工艺的基础内容，可参考3D打印柔性鞋底的晶格设计与成型工艺。

四、AI设计出来的晶格，为什么不一定能够直接打印？

这可能是从科研模型走向制造现场时最容易被忽略的问题。

AI可以在数字模型中生成非常细密的杆件、复杂的内部曲面，甚至具有特殊屈曲行为的单元。但真实制造受到设备、材料和工艺的共同约束。

几何尺寸与成型能力

设计中的细杆、薄壁、间隙和悬空结构，必须符合所选设备及材料体系能够稳定成型的范围。

如果AI优化结果只考虑理论力学性能，却没有纳入最小可制造特征、支撑和成型方向，输出的结构就可能无法可靠制造。

清洗与排液

复杂晶格内部容易出现难以接触的狭窄空间。对于树脂光固化工艺，未固化树脂的排出和清洗通道是重要的设计约束。

封闭腔体、死角以及过于狭窄的通道，可能让一个在计算机里表现良好的结构变成后处理难题。

后固化与结构性能

树脂打印件的最终性能与实际固化状态有关。不同清洗、干燥和UV后固化条件，可能影响尺寸和力学响应。

因此，对AI生成的结构进行性能比较时，应采用一致、适当且经过确认的后处理流程，不能用未经完整处理的样件直接推断最终性能。

疲劳寿命不能仅靠单次仿真判断

一块晶格能完成一次压缩，不代表它能够承受大量重复循环。

节点应力集中、微裂纹、材料老化、永久变形以及载荷速率变化，都可能改变结构表现。

尤其对柔性光固化树脂而言，不能直接套用其他材料体系中的TPU或硅胶试验结论。

五、工厂怎么判断AI晶格真的比传统设计更好？

对于研发团队，最有意义的不是展示AI生成了多少种形状，而是建立一套能够公平比较的实验流程。

可以将常规晶格、人工设计的渐变晶格和AI优化晶格放在同一评价体系中。

建议采用三组对照样件

建议让三组试样保持相同的外形尺寸、相同材料体系，并尽可能控制质量或相对密度，使对比不被单纯的材料用量差异主导。

当结构必须采用不同质量时，应同时记录质量与性能，并明确比较的是绝对性能还是单位质量性能。

打印过程应控制材料批次、摆放方向、曝光条件、清洗方式和后固化流程。随后在相同测试条件下记录：

• 力—位移曲线：观察不同压缩阶段的支撑变化。

• 卸载曲线：判断能量耗散和恢复表现。

• 循环压缩：观察重复受力后的性能漂移。

• 残余变形：检查卸载并经过规定恢复时间后的形状变化。

• 失效位置：检查杆件、节点和连接区域是否出现裂纹或断裂。

• 制造表现：记录打印失败、清洗困难和后处理损伤。

如果C组只在仿真中表现较好，但实测结果没有稳定优势，就不能宣称AI设计取得了性能提升。

如果AI方案确实改善了某项指标，也需要检查是否以增加重量、降低其他性能或提高制造难度为代价。

这套对照方法不是某一设备的既有测试结果，而是适用于柔性晶格研发的推荐验证思路。

六、柔性3D打印将成为AI结构设计的重要验证手段

AI结构设计需要真实制造能力配合。否则，再复杂的几何优化也只能停留在数字模型中。

树脂光固化3D打印可以用于制作复杂开放式晶格、渐变结构和柔性功能样件，使工程师能够测试不同几何设计的实际表现。

Yidimu Flex G2面向弹性体光固化打印应用，采用14英寸16K显示系统，可用于柔性晶格、鞋材结构和其他弹性功能部件的开发验证。

Yidimu提供的弹性体光敏树脂资料包含50A–90A的邵氏硬度范围。该范围描述材料体系的不同硬度选择，并不意味着任何晶格结构都能获得相同的压缩、回弹或疲劳表现。

如果要将AI设计的复杂晶格转换为实物，需要同时检查设备成型空间、实际最小可打印特征、材料适配、清洗排液和UV后固化条件。可进一步了解Yidimu柔性与弹性体3D打印设备。

同时应当看到，柔性光固化3D打印只是可供评估的一种制造路线。不同材料、结构尺寸和产量要求，也可能适合其他增材制造或传统成型工艺。

七、真正的变化：产品设计可能从“形状驱动”走向“性能驱动”

过去设计一块柔性垫，往往先确定外形和材料，再通过结构调整改善使用效果。

现在可以提出另一种工程问题：在既定外形与材料限制下，能否让不同位置实现指定的压缩量、支撑刚度或变形方式？

AI辅助逆向设计的意义，就在于尝试把这类性能需求转化为可计算的几何搜索问题。

但AI不会让材料科学、机械设计与工艺经验失去价值。恰恰相反，越是希望通过算法精确控制结构性能，就越需要可靠的材料数据、物理模型和实际测试。

未来值得关注的，并不是AI能否设计出更复杂的晶格，而是它能否设计出更符合要求、可以稳定制造且经过验证的柔性产品。

从这个角度看，AI负责探索结构，工程师负责定义需求和判断结果，3D打印负责把候选设计变成真实样件。三者结合，才有机会形成能够持续改进的研发流程。

常见问题

AI可以自动设计3D打印鞋底吗？

AI可以辅助生成鞋底晶格、预测局部力学响应并优化结构参数，但完整鞋底仍需要工程师明确设计约束、选择材料、完成制造验证和实际测试。AI生成模型不等于可直接使用的成品。

AI设计的晶格一定比人工设计更好吗？

不一定。结果取决于训练数据、目标函数、约束条件和评价方法。AI可能提高搜索效率，也可能产生难以制造或实测性能不理想的结构。

同一种弹性树脂能打印不同软硬度的晶格吗？

可以通过改变结构几何获得不同的整体等效刚度，但这并不等于改变了树脂材料本身的邵氏硬度。成品的压缩响应仍需实际验证。

柔性晶格3D打印适合直接批量生产吗？

可以针对小批量和特定复杂结构进行生产评估。进入稳定生产前，还需要验证重复性、材料批次一致性、后处理能力、成品合格率与综合成本。
