一个3D文件能不能从产品设计一直用到最终交付？

可以，但更准确地说，真正贯穿整个流程的通常不是“一个永远不变的文件”，而是同一个受控的3D模型版本，以及围绕这个版本建立起来的数据链。

在产品研发阶段，它可能是CAD源文件或STEP模型；进入3D打印验证后，会生成STL、3MF等制造数据；正式生产时，还会增加模型方向、支撑、切片参数、材料、设备和后处理条件；到了质量检查和交付阶段，又需要把实物零件与对应的模型版本、生产记录和检验结果关联起来。

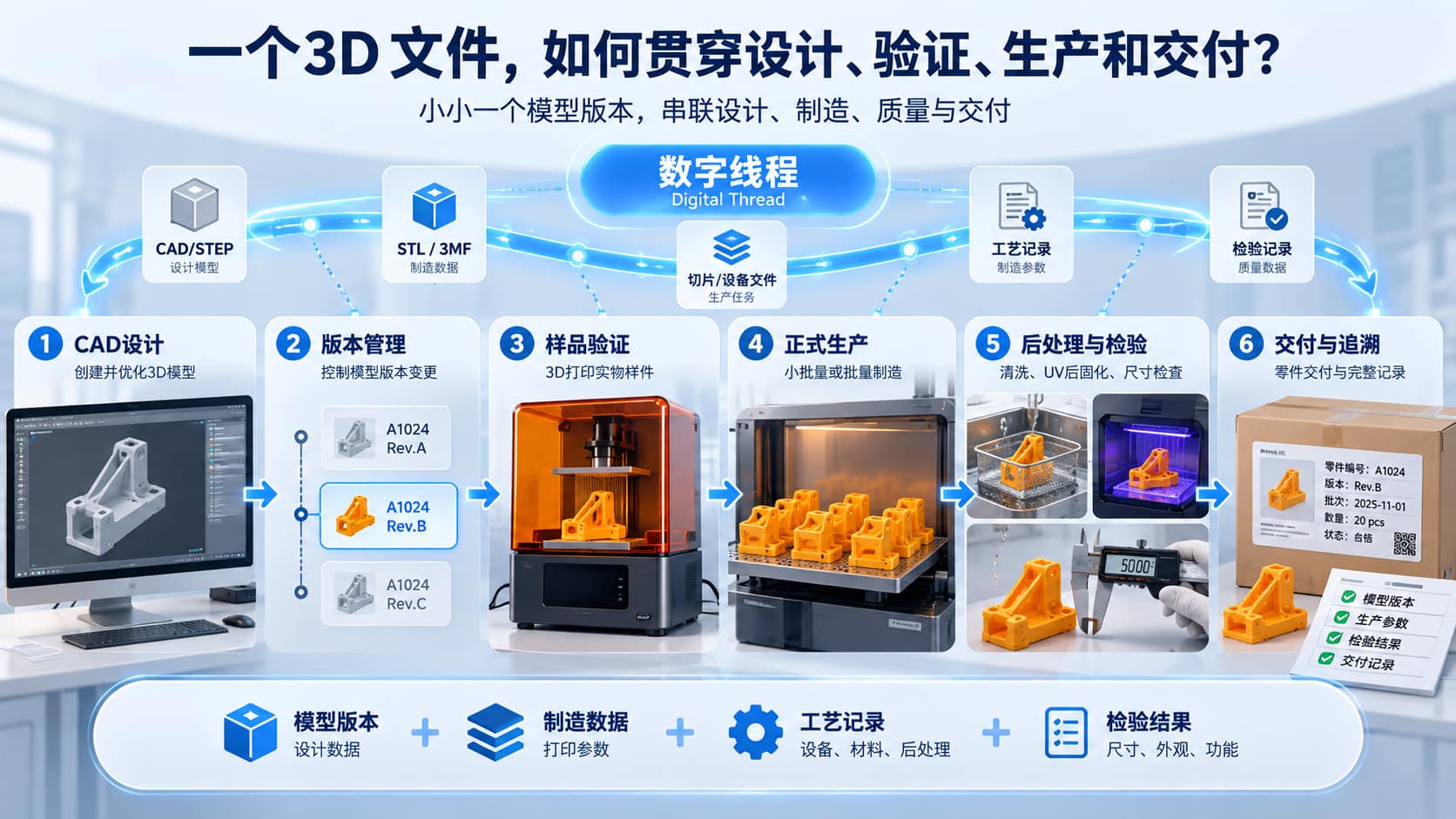

这条从设计一直延伸到生产和质量验证的数据链，在制造业中通常被称为数字线程（Digital Thread）。

对于使用3D打印进行研发打样、小批量生产和定制制造的企业来说，它的价值不仅是“文件传得更方便”，而是避免一个非常实际的问题：

设计部门修改的是A版本，生产部门打印的却是B版本，检验部门拿C版本尺寸去验收。

不是把同一个STL文件一直传下去

很多3D打印流程看起来非常简单：

CAD设计
↓
导出STL
↓
切片
↓
打印
↓
交付

如果只是打印一个展示模型，这样做通常没有太大问题。

但进入工业研发和小批量生产以后，只保留一个STL文件往往不够。

原因是不同文件承担的任务并不一样。

其中最常见的误区，就是把STL当成整个项目的“最终数字档案”。

STL主要描述三角网格几何，本身并不适合承担完整的工程版本、制造意图和生产追溯任务。

所以工业流程真正应该控制的是：

零件编号 + 模型版本 + 制造数据 + 工艺记录 + 检验结果。

而不是某个文件夹里那个叫做：

final.stl

的文件。

更危险的是：

final-v2.stl
final-v2-new.stl
final-v2-new-ok.stl
final-v2-new-ok-final.stl

这种文件管理方式。

第一阶段：设计——建立唯一的模型源头

整个流程的起点通常是CAD设计。

这个阶段最重要的不是马上导出STL，而是先确定哪一个模型才是后续制造活动的受控源模型。

例如：

零件编号：A1024
版本：Rev.B

只要后续发生结构修改，就应该产生新的版本，例如：

A1024 Rev.C

而不是简单覆盖原来的文件。

这样做的原因很直接。

产品研发过程中经常发生：

孔位调整、壁厚修改、卡扣变化、外观曲面调整、装配间隙修改、内部加强筋调整。

如果模型发生变化，但打印部门没有收到新的版本信息，后面的打印、检测和交付即使全部“成功”，制造出来的仍然可能是错误版本。

因此设计阶段至少应该控制：

零件编号、模型版本、单位、关键尺寸和设计状态。

如果这个环节没有做好，后面的生产追溯基本无从谈起。

第二阶段：验证——把数字模型变成可以检查的实物

3D打印在这里开始发挥价值。

设计模型完成以后，并不意味着产品已经可以投入正式生产。

一个模型在电脑屏幕上没有明显问题，变成实物以后却可能暴露出很多问题，例如：

装配间隙不合理；

孔位发生干涉；

卡扣无法正常装配；

壁厚过薄；

局部结构容易变形；

曲面视觉效果与设计预期不同；

握持、穿戴或者人体接触体验不合适。

因此设计数据需要经过一次非常重要的转换：

数字模型 → 实物样件 → 检查结果 → 模型修改。

例如一款设备外壳可以先用树脂3D打印制作实物样件，进行：

外观评审、装配测试、接口检查、空间检查以及关键尺寸验证。

如果发现问题，就回到CAD修改。

于是数据链变成：

Rev.A → 打印 → 验证失败 → 修改 → Rev.B → 再打印 → 再验证

这里真正重要的，并不是“打印了多少次”。

而是：

哪一个模型版本通过了验证。

第三阶段：冻结一个“可生产版本”

很多企业从打样进入小批量生产时最容易出现问题。

研发人员觉得：

上次已经打印成功了，直接继续打印就行。

但“成功打印过一个样品”和“已经形成稳定生产工艺”并不是一回事。

样品确认以后，建议把用于生产的模型版本进行冻结，例如：

A1024 Rev.C — Approved for Production

此后如果模型再次发生修改，就应建立新版本，而不是直接修改生产中的文件。

与此同时，需要开始记录制造条件。

对于树脂光固化3D打印，通常会涉及：

设备、树脂类型、模型方向、支撑方式、层厚、曝光相关参数、排版方式、清洗、干燥以及UV后固化条件。

这些信息共同决定最终零件状态。

因此生产版本实际上已经不再只是一个几何模型，而是：

模型 + 工艺。

第四阶段：从3D模型生成真正的生产任务

进入3D打印设备之前，模型通常还需要经历一次制造准备。

典型流程包括：

3D模型
↓
检查模型
↓
确定打印方向
↓
添加支撑
↓
排版
↓
设置打印参数
↓
切片
↓
发送到设备

这个阶段生成的文件可以理解成：

“这一次打印应该怎么执行”的生产文件。

它和原始CAD模型并不是一回事。

例如同一个零件可以：

横着打印，也可以竖着打印；

使用不同数量的支撑；

安排在成型区域的不同位置；

与1件、5件或者20件同时排版。

几何模型可能没有变化，但制造方式已经发生变化。

所以生产任务文件必须能够追溯回：

它来自哪个零件、哪个版本。

3MF为什么越来越适合增材制造数据交换？

传统STL最大的优势是简单、兼容性广。

但现代增材制造已经不再只需要传递“零件长什么样”。

生产过程中还可能涉及：

单位、材料、颜色、纹理、晶格结构、零件标识以及生产相关信息。

3MF就是针对这些问题发展起来的一种增材制造文件格式。

与简单的三角网格文件相比，3MF可以容纳更丰富的模型及制造信息，并具有针对生产、材料、晶格、切片等场景的扩展。

2025年，3MF规范成为ISO/IEC 25422:2025国际标准。

不过这并不意味着企业应该立即把所有文件全部转换成3MF。

是否使用3MF，还要确认：

CAD软件是否支持；

切片软件是否支持；

打印设备是否支持；

上下游软件对具体3MF扩展的支持程度。

文件格式只是数字线程的载体，版本控制才是核心。

第五阶段：打印完成以后，数字线程并没有结束

很多人会认为：

零件打印出来以后，3D文件的任务就结束了。

对于研发和生产环境来说，恰恰相反。

打印只是制造过程中的一个环节。

树脂光固化零件通常还需要经历：

打印 → 清洗 → 干燥 → 去支撑 → UV后固化 → 检查

不同零件还可能增加：

打磨、喷涂、装配、尺寸测量或者功能测试。

因此最终零件是否合格，不能仅根据打印机显示“打印完成”判断。

尤其是尺寸、材料性能或者功能要求比较明确的零件，应在规定后处理状态下再进行评价。

第六阶段：质量验证重新连接到原来的3D模型

到了检查环节，整个数字链应该重新回到最初的设计要求。

例如模型上的一个关键尺寸为：

50.00 mm

打印完成以后，可以测量实际零件对应位置。

但工业验证关注的不只是：

“这一次是多少？”

还要确认：

这是哪个模型版本？

使用了哪种材料？

在哪台设备上打印？

采用什么方向？

使用什么后处理条件？

同样条件再次打印时结果是否接近？

这样才能把：

设计值 → 制造条件 → 实际测量值

连接起来。

这也是从“打印一个模型”走向“建立制造过程”的关键区别。

第七阶段：交付的不是一个孤立零件，而是一个可追溯版本

对于普通外观样件，客户最终可能只需要收到实物。

但对于研发样件、工程零件或者小批量生产任务，交付管理通常应该更加明确。

至少应能回答：

这个零件对应哪个设计版本？

根据项目要求，还可以保存：

模型编号、版本号、生产批次、材料信息、打印记录、后处理记录以及检验结果。

并不是所有零件都必须建立复杂的质量档案。

重点在于：

记录深度应该与零件风险和使用要求匹配。

一个展示模型和一个需要反复装配测试的工程零件，没有必要执行完全一样的记录要求。

一个实用的3D打印版本控制方法

对于普通研发团队，不一定需要一开始就部署复杂的MES或者PLM系统。

可以先建立一张简单的生产记录表。

这里有一个非常实用的规则：

不要通过文件名猜版本，要通过版本记录确认文件。

如果设计发生改变：

Rev.C → Rev.D

那么与Rev.C相关的旧切片文件和生产文件原则上也不应该继续直接用于Rev.D生产。

应该重新确认：

模型、方向、支撑、切片以及关键参数。

从“文件”变成“数字线程”，最大的变化是什么？

过去的3D打印更像：

给我一个STL，我帮你打印出来。

工业化之后，它应该逐渐变成：

这个零件是什么版本？

为什么采用这个打印方向？

使用什么材料和参数？

样品验证过什么？

生产的是不是批准版本？

后处理是否一致？

最终零件是否通过要求的检查？

于是一个3D模型真正形成了这样的链条：

设计模型
↓
样品打印
↓
结构与装配验证
↓
设计修改
↓
批准版本
↓
制造准备
↓
正式打印
↓
清洗与UV后固化
↓
尺寸/外观/功能检查
↓
批量生产
↓
最终交付

这才是3D模型贯穿设计、验证、生产和交付真正有价值的地方。

3D打印为什么特别适合建立这样的流程？

传统加工当然同样可以建立数字线程。

但3D打印有一个特点：

从数字模型到实体零件之间的转换路径非常直接。

当设计完成以后，可以快速生成打印数据，把模型制造成实物，再根据实物验证结果修改设计。

对于频繁迭代、小批量、多版本的产品开发，这种流程尤其有价值。

例如：

工业产品研发、结构样件、外观验证、工装夹具、定制零件、柔性晶格结构以及小批量产品，都可以采用类似的方法。

YIDIMU的工业级树脂3D打印工作流，也可以围绕模型尺寸、材料要求、结构特点、数量和后处理要求，依次进行设备与材料匹配、样品打印、验证，再决定是否进入后续生产。

从一个模型开始，不要从一台打印机开始

企业第一次引入3D打印时，很容易先问：

打印尺寸多大？

分辨率多少？

打印速度多少？

这些参数当然重要。

但对于真正准备把3D打印接入研发和生产流程的企业，更合理的起点通常是：

拿一个真实零件出来。

确认：

它现在处于设计、验证还是生产阶段；

关键尺寸是什么；

需要什么材料性能；

哪些位置必须验证；

预计生产多少件；

后处理要求是什么；

最终以什么标准判定合格。

然后再根据这个模型反推：

设备、材料、工艺和后处理方案。

这样测试出来的结果，才真正具有采购和生产决策价值。

如果正在评估具体零件，可以向YIDIMU提供3D模型、尺寸、材料要求、关键尺寸以及计划数量，再通过样品打印验证设备、材料和工艺是否适合实际项目。
