光固化3D打印的支撑点并不是越多越好，也不是把接触点调得越粗就越稳定。比较可靠的处理顺序是：先确定模型打印方向，再找到最先出现的孤岛、悬空区域和主要受力位置，用自动支撑建立基础结构，然后手动补充关键支撑，最后调整接触直径、接触深度和支撑密度。

支撑最终要解决两个问题：打印过程中能够承受逐层离型产生的负载，同时又不能在模型表面留下过大的支撑痕迹。CHITUBOX目前也把接触直径、接触深度、接触点间距、主干间距和支撑角度作为独立参数，而不是用一个“支撑强度”参数解决所有问题。

加支撑之前，先把模型方向调对

很多支撑问题，实际上不是支撑数量不够，而是模型方向不合理。

如果一个较大的平面几乎平行于料槽底膜，每打印一层都会形成较大的截面积，底升式光固化设备在分离这一层时需要承担更大的负载。模型过早形成大截面，也可能让少量初始支撑承受后续越来越大的模型。

因此，与其直接把支撑全部加粗，不如先调整模型姿态，让截面积变化更加平缓。

树脂打印中常见的倾斜摆放并不是为了“看起来专业”。Prusa的MSLA技术资料指出，大型水平平面对离型过程更不友好，倾斜模型可以让支撑分布更加均匀；Formlabs同样把模型方向与打印稳定性、表面质量、尺寸表现和支撑位置联系在一起。

30°、40°或45°经常能看到，但不要把45°当成所有模型的固定答案。真正需要观察的是：

• 每层截面积是否突然变大；

• 最低点附近有没有足够支撑；

• 有没有封闭或半封闭结构形成吸附；

• 细长悬臂是否会先独立打印很长一段；

• 关键外观面和装配面是否被大量支撑覆盖。

对于中空件，还要同时考虑排液孔和内部腔体方向。封闭凹腔可能在打印过程中形成不利的吸附效应，仅仅增加外部支撑并不能解决这个问题。

支撑点应该优先加在哪里？

判断支撑位置时，不要只看模型最终的三维外观，应该从切片第一层开始向上观察。

优先检查以下区域。

1. 最先出现的孤立区域

如果某一层突然出现一块与前一层完全没有连接的区域，它就是典型的“孤岛”。

这部分必须有支撑，否则该区域即使被曝光，也没有可靠结构把它带离底膜。后续层继续叠加后，可能表现为局部缺失、树脂槽中出现固化残片，甚至整个模型失败。

Formlabs将 unsupported minima、overhangs 和 spans 都列为需要重点支撑的结构。

2. 模型最低点

倾斜模型以后，往往只有一个角、一条边或几个局部区域最先开始成型。

这些位置相当于后续整个模型的“起点”。如果最低位置只有一两个很细的支撑点，随着截面积增加，负载可能很快超过这些支撑点能够承担的范围。

因此最低点通常需要先建立稳定支撑，再向后续区域逐渐扩展。

3. 大截面开始形成的位置

模型从细小结构突然过渡到大面积主体时，需要特别注意。

例如外壳、鞋底、厚壁模型、较大的工业结构件，如果前面只有少量支撑，而某几层之后截面积迅速扩大，容易出现：

支撑拉断、模型局部翘曲、层错位，或者模型直接脱离支撑。

这种情况下，与其把整个平台的支撑都加密，更有效的方法往往是加强截面积变化明显区域周围的支撑。

4. 细长悬臂、薄边和凸出结构

长杆、薄片、尖角、牙齿形状、细小凸台等结构即使重量不大，也容易在打印过程中发生摆动或变形。

这类位置往往适合较细的支撑，但需要合理分布，不能只在悬臂根部放一个很粗的支撑。

5. 容易变形的长边和大跨度区域

如果两个支撑点之间距离太大，中间区域在离型负载下可能产生变形。

Formlabs在其方向指导中也指出，较大的无支撑跨度可能出现翘曲，此时可以通过提高支撑密度或改变模型方向改善。

接触直径、接触深度和支撑密度分别怎么调？

支撑设置最容易出现的问题，是只改一个参数。

实际上，“支撑点大小”至少涉及接触直径和接触深度，而支撑整体稳定性还受到点间距、主干直径、支撑高度和交叉连接等因素影响。

CHITUBOX明确说明，接触点间距越小，支撑会越密集，同时将接触直径和接触深度分别作为独立参数。

CHITUBOX文档中会用0.3 mm、0.6 mm的支撑顶部，以及0.5 mm、1.0 mm的接触点间距展示参数变化效果，但这些数字更适合用于理解软件参数，而不是直接当成所有打印机、树脂和模型的通用推荐值。

对于实际生产，更可靠的方法是从软件中等支撑或已经验证过的材料配置开始，再根据零件进行局部调整。

支撑点太小和太大会分别出现什么问题？

接触点太小

如果模型经常出现：

• 底筏和支撑都打印正常，但模型没有了；

• 模型打印到中途掉入料槽；

• 支撑尖端完整，但与模型连接的位置断开；

• 大截面出现之后突然失败；

首先应该检查支撑接触区域是不是过小，同时再检查模型方向和支撑数量。

支撑不足可能导致模型从触点脱离、薄壁变形、局部缺失或层错位。

这时候不能只机械增加曝光。曝光变化还可能影响孔位、细节和尺寸，应该先确认失败到底发生在平台、支撑主体还是支撑与模型的接触位置。

Yidimu现有的光固化3D打印失败原因排查指南中也把模型方向、支撑结构、截面积变化和打印参数放在同一排查链路中，而不是把掉件简单归结为设备问题。

接触点太大

另一种极端是为了提高成功率，把所有支撑点全部加粗、加深。

打印可能成功了，但后处理会出现新的问题：

• 支撑难拆；

• 表面留下明显凸点或凹坑；

• 薄壁拆支撑时被撕裂；

• 装配面需要大量打磨；

• 细小纹理被支撑覆盖；

• 尺寸检测面受到支撑痕迹影响。

因此，稳定并不等于“所有支撑都越粗越好”。

如果关键区域确实需要更强的支撑，可以优先增加关键位置的支撑数量或局部使用较粗支撑，而不是整件模型全部使用重型支撑。

自动支撑生成以后，一定要手动检查

自动支撑适合快速建立基础，但不能完全代替人工判断。

一个比较实用的流程是：

1. 确定关键表面。
   先标出外观面、装配面、密封面、孔位、牙科边缘、精细纹理以及需要测量的尺寸位置。

2. 调整模型方向。
   尽量把支撑痕迹安排到非关键表面，同时控制每层截面积变化。

3. 生成自动支撑。
   可以从软件已经验证过的中等配置开始，不建议第一次就全面修改所有参数。CHITUBOX本身也提供细、中、粗等基础配置。

4. 逐层检查孤岛。
   从模型最低层向上检查，尤其关注最先出现的独立区域。

5. 手动补关键点。
   在最低点、大截面过渡、长悬臂和容易变形的位置增加支撑。

6. 检查支撑主体。
   长而细的支撑即使顶部接触点足够，也可能因为主体刚性不足而摆动或断裂。

7. 重新切片预览。
   支撑不是“生成完成就打印”，必须再次观察分层过程。

Formlabs的操作流程同样采用“自动生成 → 检查欠支撑区域 → 手动增加触点 → 重新生成结构 → 再检查”的方式。

不同模型，支撑策略不能完全一样

小型高细节模型

珠宝、牙科模型、小型精细结构通常更重视表面细节。

重点不是大量使用粗支撑，而是：

保护关键表面、合理分散接触点，并确保最先成型的小结构有支撑。

工业外壳和功能原型

这类零件常见较长边缘、大平面、孔位和装配区域。

支撑设计需要同时考虑：

尺寸检查位置、装配面、表面要求和结构稳定性。

不要为了隐藏支撑痕迹，把模型调整到一个明显不利于打印稳定性的方向。

大型或较重模型

大模型应重点观察单层截面积和负载变化。

有时增加几个关键区域的强支撑，比全面提高支撑密度更有效。对于适合中空的模型，还要把壁厚、排液孔、清洗路径和吸附风险一起考虑。

柔性树脂和柔性结构

柔性件不能简单套用刚性树脂的支撑逻辑。

材料本身更容易发生形变，再加上晶格、鞋底和柔性结构往往具有大量细小单元，所以需要同时考虑结构形变、离型方向、支撑位置以及后处理拆除方式。

从支撑痕迹也能反推设置问题

打印成功之后，支撑痕迹本身也是工艺信息。

如果大量支撑点形成明显凹坑，可以检查：

接触点是不是过大、接触是不是过深，以及是否可以通过调整模型方向把支撑移到次要区域。

如果部分区域出现波浪、翘曲，而支撑印非常少，则需要反过来考虑支撑是否过疏。

对于尺寸要求较高的零件，关键尺寸所在表面最好尽量避免直接布置大量支撑。Formlabs同样建议把复杂表面、外观面和配合面尽量朝向远离支撑的位置。

光固化3D打印支撑设置，可以先记住这几个判断

支撑设置不用先背一组“万能参数”。

更值得固定下来的是判断顺序：

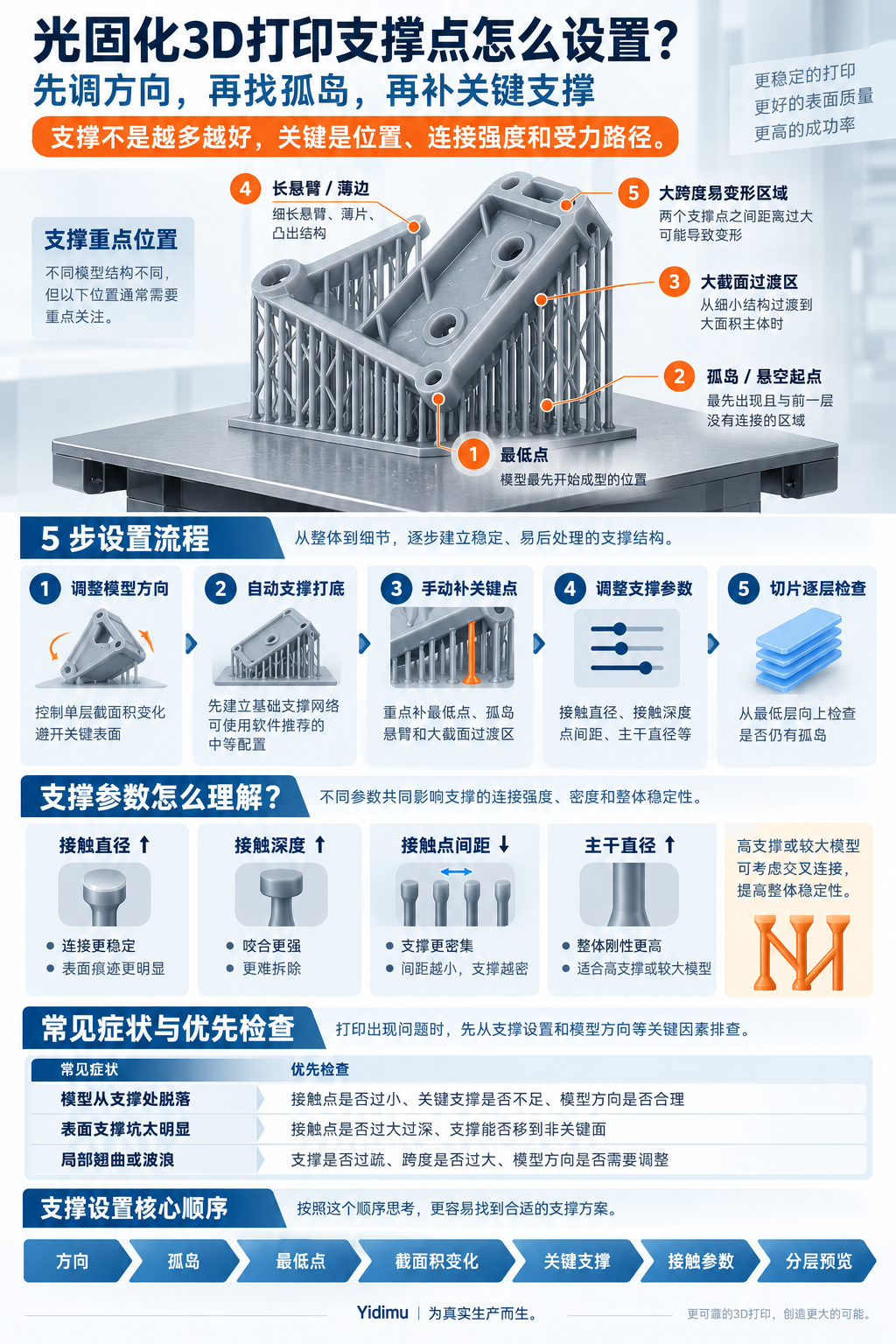

先看方向 → 再看孤岛 → 找最低点 → 看截面积变化 → 加关键支撑 → 调接触点 → 检查关键表面 → 最后分层预览。

如果出现打印失败，也不要一次同时修改曝光、支撑密度、模型角度和提升参数。一次只改变主要变量，更容易找到真正的问题。Yidimu的3D打印机常见故障排查指南也采用这种分步骤排查逻辑。

对于工厂打样、牙科模型、工业原型、柔性结构或大尺寸树脂零件，支撑设计最终还是要回到具体模型。可以将STL/CAD模型、零件尺寸、使用材料、关键表面、装配要求和计划打印数量提供给Yidimu，再结合模型方向、材料、支撑、打印和后处理流程进行评估。Yidimu的专业树脂打印工作流本身也将模型方向和支撑生成放在切片、打印、清洗与UV后固化之前，最终质量需要从完整流程判断。
