可以打印，但不等于能直接当成品用。弹性光敏树脂配合柔性光固化设备，能不开模打印一体晶格中底，用于结构评审、缓震对比和试穿已经可行；作为成品长期穿着，还取决于撕裂、压缩永久变形、低温与老化表现，以及清洗、后固化和粘接的稳定性。

以下判断基于光固化弹性体的常规工艺规律和鞋类常用的耐久测试思路，具体数值随树脂、结构和后处理变化，需要用实际样件确认。本文只讨论光固化弹性树脂，粉末烧结 TPU 等工艺的材料和验证方法不同，结论不能直接套用。

核心要点

• 弹性树脂直接打印中底在工艺上可行，难点不在“打不打得出来”，而在“能不能穿得久”。

• 邵氏硬度只描述材料软硬，中底脚感由硬度、晶格结构和杆径共同决定。

• 成品中底最容易出问题的是撕裂、压缩永久变形和温度敏感性，而不是初始回弹。

• 晶格内部清洗和后固化不彻底，会表现为发黏、异味和节点早期开裂。

• 单次打印成功不代表批量稳定，能否直接使用要靠最终结构的重复压缩和真人试穿来定。

弹性树脂能直接打印鞋中底吗？分三个层级看

打印成型和可穿样这两级，弹性树脂已经能做到；成品中底这一级，取决于材料体系和验证结果，不能默认成立。

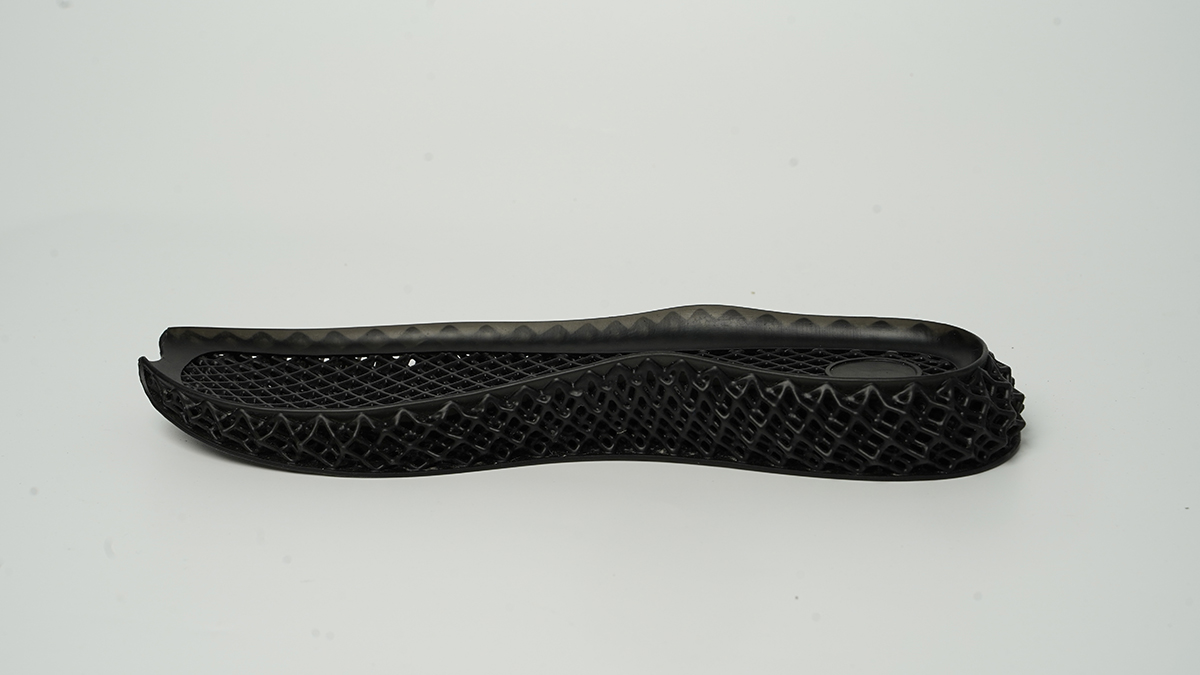

打印成型：中底完整打出，晶格不断杆、不塌陷，尺寸符合设计。只说明工艺可行，与耐久无关。

可穿样：装进鞋里完成短时间试穿、脚感评估和造型确认，允许试穿几次后报废。

成品中底：作为商品交付，在约定穿着周期内保持缓震、厚度和外观稳定，并通过品牌或工厂认可的耐久测试。

光固化不需要模具，变密度晶格、足弓支撑和侧墙可以一次打印完成，换鞋码只需改模型。难点在材料：光固化弹性体是交联的热固性网络，性能由配方和固化程度决定，同样硬度的两种树脂，撕裂和疲劳表现可能差很多。已经量产上市的光固化中底中，有的采用“光固化成型 + 热固化”的双重固化聚氨酯体系，靠第二次固化提升撕裂和疲劳性能。直接打印成品中底走得通，但材料体系是前提。

判断能不能直接用，先看这五项材料表现

撕裂强度

晶格杆件细、节点多，载荷集中在节点。撕裂强度偏低的材料，往往从节点或去支撑留下的小缺口起裂，并且扩展很快。试穿中最先出问题的，常是足跟外侧和前掌弯折区。

压缩永久变形

中底反复受压后变薄，脚感变硬或变塌。材料层面可参照橡胶压缩永久变形的测试思路（如 ASTM D395）；整只中底更适合做重复压缩，鞋类检测机构常用的重复压缩测试，单次运行在数十万次量级。

疲劳

树脂资料里的屈挠疲劳次数来自标准试样，不能换算成中底寿命。晶格中底的疲劳寿命取决于结构、杆径、打印方向和后固化程度。

温度敏感性

有的单一光固化弹性体，玻璃化转变温度就在室温附近，夏天偏软、冬天明显变硬，回弹也跟着变。冬季户外鞋款要在低温下复测硬度和压缩曲线。

老化与外观

浅色光敏弹性体在紫外光和湿热环境下可能黄变、表面发黏或变脆。晶格外露的设计尤其要做光照和湿热老化对比。

打印出来之后，问题多半出在后处理和装配

清洗。晶格内腔的残留树脂不易冲净，后固化时会形成发黏薄膜甚至堵孔，穿着后出现异味，节点也更容易开裂。清洗时间、溶剂和吹干方式要按结构单独确定，可参考弹性树脂打印件的清洗与后处理方法。

后固化。紫外后固化依赖光照，晶格深处是阴影区，外层干爽、内部未充分固化的情况很常见。最直接的检查是切开一只样件，看中心节点的硬度和表面状态是否与外层一致。

支撑与方向。支撑点落在受力面或节点附近，去支撑后的小缺口会成为撕裂起点。摆放方向要同时考虑支撑位置和层纹相对受力的方向。

粘接。中底与大底、鞋面的粘接要用实际胶水做剥离测试，光敏弹性体的表面状态与发泡材料不同，常规鞋用胶未必能直接沿用。

尺寸与排版。依迪姆 Flex G2 弹性体光固化3D打印机成型尺寸为 302×162×370 mm，较大鞋码通常要倾斜或竖向摆放，这会改变支撑位置和层纹方向，需要和结构一起评估。落地式的 Extreme 450 Pro 成型平面为 450×253 mm，高度可在 400–600 mm 之间配置，带自动恒温系统，更大的平面便于在同一批次内放置多只中底，比较不同位置的一致性。

一套可以自己执行的验证路径

1. 明确用途：评审样、试穿样还是成品，验收要求完全不同。

2. 锁定树脂批号、层厚、曝光、摆放方向、清洗和后固化条件，之后每一步都沿用。

3. 先打晶格单元试块，在同一夹具下测压缩曲线，选定结构和硬度后再打整只中底。

4. 后固化前后各测一次关键尺寸和厚度，记录收缩与翘曲。

5. 整只中底做重复压缩，对比测试前后的厚度、压缩曲线和裂纹位置。

6. 按使用环境补做低温复测、老化和粘接剥离，再安排真人试穿。

7. 用两到三个批次重复关键测试，确认结果不是“一次打成功”。

不同用途下是否适合直接打印

核心判断逻辑

• 如果只是验证造型和晶格分区，建议直接用弹性树脂打印，硬度落在目标区间附近即可。

• 如果要比较缓震方案，建议先打晶格试块统一测压缩，再打整只中底，避免一次改动多个变量。

• 如果样件要给真人试穿，建议清洗、后固化和粘接按成品标准执行，否则试穿结论会被后处理缺陷带偏。

• 如果计划把打印中底作为成品销售，建议先拿到所用树脂的撕裂、压缩永久变形和低温数据，再用最终结构做重复压缩和试穿，数据不全不定版。

• 如果中底结构简单、没有晶格或分区需求，建议优先评估发泡或注塑工艺。

适合与不适合

适合：带晶格或变密度分区、传统发泡难以实现的中底；按脚型或鞋码定制的小批量产品；开模前的缓震方案筛选和试穿；需要频繁修改结构的开发阶段。

不适合：没有做过耐久验证就直接上市的成品；结构简单、数量大、对单件成本敏感的常规中底；晶格外露、长期日晒却没有做老化验证的设计；冬季户外使用却没有做低温测试的鞋款。

常见误区

“硬度对上了，中底就能用。”硬度只描述初始软硬，不反映撕裂、永久变形和疲劳。应同时评估这几项，并用最终结构测试。

“打印一次没断杆，说明工艺稳定。”清洗和后固化的波动往往在后几批才暴露。应多批次复测关键尺寸和压缩曲线。

“表面不粘手，就是固化完全。”晶格内部可能仍未充分固化。应切开样件检查中心区域。

常见问题

弹性树脂打印的中底能穿多久？

没有统一答案，寿命取决于树脂体系、晶格结构、杆径、后固化程度和穿着方式。可靠的做法是用最终结构做重复压缩，再配合真人试穿，观察厚度损失和开裂位置。

3D打印中底一般用多少A的弹性树脂？

中底多选偏软到中等硬度的弹性体，但同一种树脂改变杆径和单元尺寸，压缩手感就会明显不同。建议先打试块比较，选型思路见3D打印鞋底多少A合适。

打印的中底还需要外底吗？

大多数情况下需要。中底负责缓冲和支撑，耐磨、防滑通常交给外底；直接触地的晶格容易磨损，也会夹带砂石。

光敏弹性体中底会发黄吗？

有可能，程度因配方而异，浅色款更明显。对外观要求高的款式，应在定版前做光照老化对比，或在配色上预留余量。

打印中底适合大批量生产吗？

结构简单、量大的常规中底，发泡工艺在单件成本和节拍上通常更有优势。打印的价值在免开模、晶格分区和个性化，更适合开发验证、定制和小批量产品，缓震原理可参考3D打印缓震鞋底的实现方式。

什么时候适合联系依迪姆

如果手上已有中底模型，可以把 STL 等三维文件、目标鞋码范围、期望硬度区间、用途（评审样、试穿样还是成品）和计划数量一起交给依迪姆，先打代表性样件，再根据压缩表现和后处理结果判断设备、材料和工艺是否匹配。
