3D打印缓震鞋底的缓震能力,主要来自「结构 + 材料 + 工艺」三者的配合:用晶格或曲面单元代替发泡材料的气孔,通过改变单元形状、杆径和分区密度来分配受力;再用弹性体材料决定回弹与手感;最后由打印和后处理工艺决定这些结构能不能被稳定复现。任何一环不匹配,鞋底都可能偏软、偏硬或过早塌陷。

• 缓震不等于「软」。可用的缓震要同时兼顾能量吸收、回弹和多次踩踏后的稳定性。

• 结构决定力学分布,材料决定回弹与触感,工艺决定这套设计能否被重复做出来。

• 分区梯度设计(后跟、足弓、前掌用不同密度)是3D打印相对发泡中底的主要价值点。

• 打印成功一次,不等于能小批量稳定复现,更不等于能替代量产工艺。

• 后处理(清洗、干燥、二次固化)对弹性件的手感和长期表现影响较大,不是可有可无的收尾。

• 先明确用途是外观确认、功能试穿还是小批量交付,再谈设备与材料选型。

一、3D打印缓震鞋底的缓震从哪里来

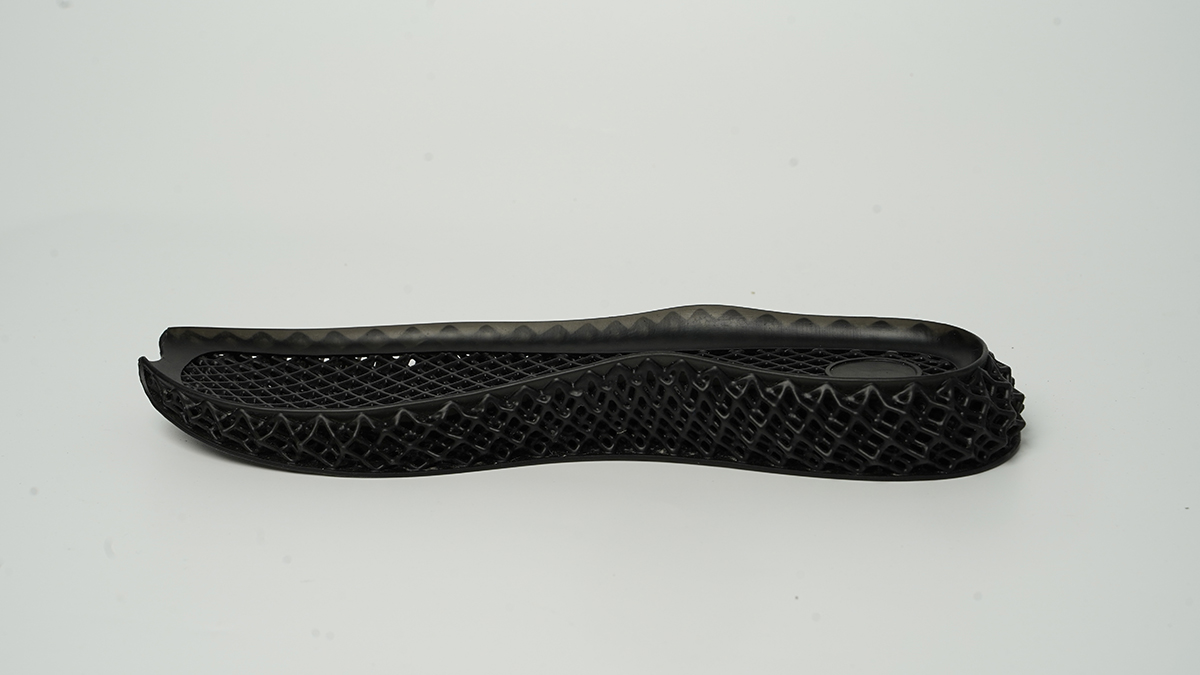

传统发泡中底靠材料内部的气孔吸收冲击,气孔分布不完全可控。3D打印把「气孔」换成了可设计的晶格单元,每一根杆的位置、粗细和方向都能在建模阶段确定,所以受力路径是被设计出来的,而不是发泡出来的。

缓震过程可以拆成三步:落地瞬间结构被压缩、材料与结构一起吸收冲击能量、蹬离时把一部分能量还回来。吸收得多但还不回来,穿起来会「陷」;还得太快,又会顶脚。所谓调缓震,大多是在这两者之间找平衡。

材料这一层决定的是基础属性:弹性体的硬度、回弹率和撕裂性能,直接影响脚感和结构的耐受能力。同样一套晶格,换一种硬度的弹性材料,踩踏感受会明显不同,所以结构与材料通常要一起调,不能分开定。

:

二、影响3D打印鞋底缓震表现的关键变量

单元类型。 常见的有体心立方类杆状晶格、陀螺曲面(Gyroid)类连续曲面结构、以及不规则的 Voronoi 结构。杆状结构方向性强、便于分区调参;曲面结构受力更连续,对某些方向的形变更均匀;不规则结构外观自然,但仿真和复现难度更高。

杆径与单元尺寸。 单元变大、杆变细,整体更软但更容易失稳;反过来则偏硬。这两个参数往往要和材料硬度一起联调,单独调一个容易顾此失彼。

分区与梯度。 后跟需要更强的冲击吸收,前掌更看重回弹和推进,足弓侧重支撑。3D打印可以在同一块中底里做密度过渡,过渡区如果处理得太突然,会形成受力集中的位置,这是设计阶段最需要仿真和试穿一起验证的地方。

打印取向与支撑。 弹性件对取向敏感,层与层的结合方向如果和主要受力方向不匹配,长期踩踏更容易出现分层。支撑的接触点位置也会留下痕迹,影响后续贴合与外观。

后处理。 光固化弹性件的清洗是否彻底、干燥是否到位、二次固化的程度如何,都会改变最终硬度和表面手感。清洗残留和固化不足是试样阶段手感不一致的常见原因之一。

三、从数字模型到可穿样件的流程

1. 明确需求边界:用途(外观/试穿/小批量)、体重区间、目标脚感描述、需要区分的分区。

2. 结构设计与仿真:选定单元类型,做分区密度方案,用有限元初步判断受力集中位置。

3. 打印试块:先做小尺寸晶格试块做压缩对比,比直接打整只鞋底更省时间。

4. 整底打印:确定取向与支撑方案,记录参数以便复现。

5. 后处理:清洗 → 干燥 → 二次固化 → 去支撑与修整,每一步都固定作业标准。

6. 验证与迭代:静态测量加实际试穿,反馈回结构参数,通常需要多轮。

跳过第 3 步直接打整底,是试样阶段浪费时间较多的一种做法。

四、选型对比表

具体幅面、材料牌号与工艺参数以实际选型确认为准。

五、核心判断逻辑

• 如果目前只需要确认造型和比例,建议先用刚性树脂打外观件,不必上弹性材料。

• 如果要比较几套晶格方案的软硬差异,建议先打标准试块横向对比,再决定是否打整底。

• 如果试穿反馈是「偏软且回弹慢」,建议优先调材料硬度与回弹方向,而不是一味加粗杆径。

• 如果同一套文件在不同批次里手感不一致,建议先排查后处理流程是否标准化,再怀疑设备。

• 如果目标是数百双以上的稳定交付,建议同时评估打印节拍、后处理产能和人工投入,而不是只看单件打印时间。

• 如果产品会长期接触人体皮肤,建议在选材阶段就把合规要求提出来,由材料方出具对应说明。

六、适合与不适合

适合用3D打印做缓震鞋底的情况

• 需要分区梯度、几何复杂、开模难以实现的中底结构。

• 研发阶段要快速验证多套缓震方案,迭代频率高。

• 定制化产品,例如按个体足型调整的鞋垫与矫形件。

• 小批量、多款式的市场测试或展示用途。

当前不太适合的情况

• 大批量、款式固定、成本敏感的常规中底,发泡工艺在规模上仍有优势。

• 对长期疲劳寿命有严格要求且尚未做过对应验证的产品。

• 缺少结构设计与仿真能力,又希望一次成型直接量产的团队。

• 只想「换个材料就变缓震」,没有结构设计投入的项目。

七、常见误区

1. 把软等同于缓震。 过软的结构容易在多次踩踏后失稳,缓震需要吸收与回弹一起看。

2. 只调结构不调材料。 同一套晶格换材料后表现差异明显,两者要联调。

3. 忽略后处理。 清洗和二次固化不统一,会让同一批样件出现手感差异,容易误判为设计问题。

4. 用单件试样的结果推断批量能力。 一次打印成功说明工艺可行,不代表在连续生产中能稳定复现。

5. 忽略取向的影响。 弹性件的受力方向和打印方向不匹配时,长期使用更容易出现问题。

八、FAQ

Q1:3D打印缓震鞋底能直接替代发泡中底吗?
目前更适合定位为发泡工艺的补充,而不是全面替代。3D打印的优势在于结构可设计、分区可控、改版快,适合研发迭代、定制化和小批量;发泡工艺在大批量、单件成本和成熟供应链上仍有明显优势。是否替代要看批量规模、成本预算和产品定位,通常两条路线并行使用更现实。

Q2:做缓震鞋底应该选哪种晶格结构?
没有通用答案,取决于目标脚感和验证能力。杆状晶格便于按分区调参数,建模和仿真相对直接;连续曲面结构受力过渡更平缓;不规则结构外观自然但复现难度高。建议先用两到三种结构做同尺寸试块做压缩与试穿对比,用实测结果决定,而不是直接照搬别处的方案。

Q3:打印一只中底大概需要多久?
时间取决于幅面、层厚、结构密度和摆放方式,差异很大,不建议按经验值估算。更实际的做法是提供鞋码范围、结构文件和目标数量,由工程侧按实际参数排一次试算。需要注意的是,后处理时间在弹性件上占比不低,评估交期时要把清洗、干燥和二次固化一起计入。

Q4:3D打印的鞋底耐穿吗?
耐久性由材料、结构和使用条件共同决定,不能一概而论。弹性材料在反复压缩下会出现性能变化,晶格结构在受力集中处也可能先出现问题。如果产品要面向实际穿着,建议在设计确认后安排循环压缩测试与实际试穿两类验证,并明确目标使用场景,不要只凭样件外观判断。

Q5:我们没有晶格设计能力,能只提供鞋型吗?
可以先从鞋型和需求描述开始沟通,但结构方案迟早需要有人负责。常见做法是先由设计侧给出鞋型、目标脚感和分区意图,再共同确定晶格方案,并通过试块验证逐步收敛。需要说明的是,结构设计投入通常是这类项目里不可省略的部分,跳过这一步,后面的打印和试穿会反复返工。

Q6:定制鞋垫和整只中底,做法上有什么不同?
定制鞋垫单件小、结构相对简单、迭代周期短,对幅面要求不高,更适合作为切入点。整只中底尺寸大、分区多、受力更复杂,对设备幅面、打印稳定性和后处理产能要求都更高。如果团队刚开始尝试,先从鞋垫或局部结构件入手,积累参数和验证方法,再扩展到整底会更稳。

Q7:准备打样时需要提供哪些信息?
建议至少提供:鞋码或尺寸范围、结构文件或设计意图、目标脚感描述(偏软/偏支撑/分区要求)、材料方向(硬度与回弹倾向)、数量与时间要求,以及最终用途(展示、试穿还是交付)。信息越具体,选型建议越接近实际,也能减少来回确认的次数。
