运动鞋中底3D打印技术，是用弹性材料直接打印出晶格结构的中底，靠杆件的弯曲和屈曲完成缓冲与回弹，代替发泡材料里的气孔。常用路线有三条：光固化弹性体树脂、粉末床TPU、材料挤出TPU。光固化更适合杆径细、分区密度变化多的晶格；样件能不能上脚，要看重量、回弹、压缩永久变形和贴合强度的实测结果。

核心要点

• 中底性能由材料、晶格几何和后固化共同决定，单看树脂硬度得不出结论。

• 三条路线的差别，主要在杆件能做多细、内部残料怎么清、层间结合是否可靠。

• 打印晶格的长处是分区可调，短板通常是重量：发泡中底大部分体积是气体，实心弹性体杆件很难做到同样轻。

• 中底要和大底、鞋面贴合，胶粘相容性必须单独验证。

中底和大底、整鞋不是同一道题

大底看耐磨和抓地，鞋面看包裹。中底夹在中间，负责落地缓冲、蹬伸回弹和侧向稳定，还占了整只鞋相当一部分重量。

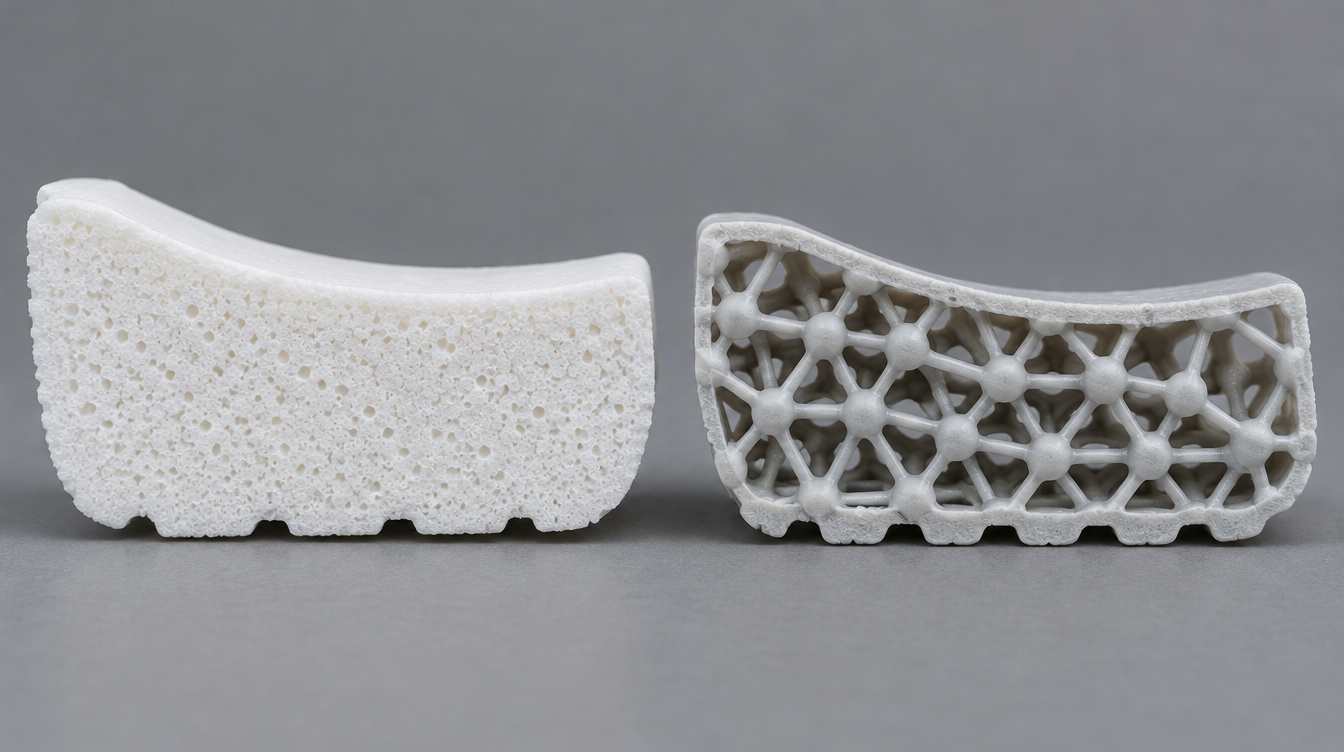

发泡中底用闭孔气泡做这些事。密度和硬度一旦选定，整块材料的响应基本固定，想分区只能拼接或加嵌件。打印中底把“调配方”换成“调结构”：同一种弹性体，后跟用粗一些的杆件和更密的单元，前掌放疏，足弓内侧加撑，一次成型。代价也在这里，结构越密越重，杆件越细越考验打印和清洗。

运动鞋中底3D打印的三条工艺路线，差别在哪

没有哪条路线通吃。要做杆径细、单元小、密度渐变明显的中底，光固化的面曝光成像更占便宜；对表面要求不高、看重耐屈挠时，粉末床是成熟选择；材料挤出适合先看个大概。

光固化打印一只中底，问题往往不出在曝光那一步

1. 数据与分区：鞋楦、足压或步态数据决定哪里密、哪里疏。

2. 摆放与支撑：取向同时影响支撑痕、杆件受力方向和一版能放几只。

3. 打印：弹性体光敏树脂粘度明显高于刚性树脂，回流慢，离型时软质杆件容易被拉伸，温度和抬升参数要跟着材料固定下来。

4. 清洗：晶格内部的残留树脂没排净，后固化后会把孔隙堵死，局部发硬、发粘，手感和重量一起跑偏。

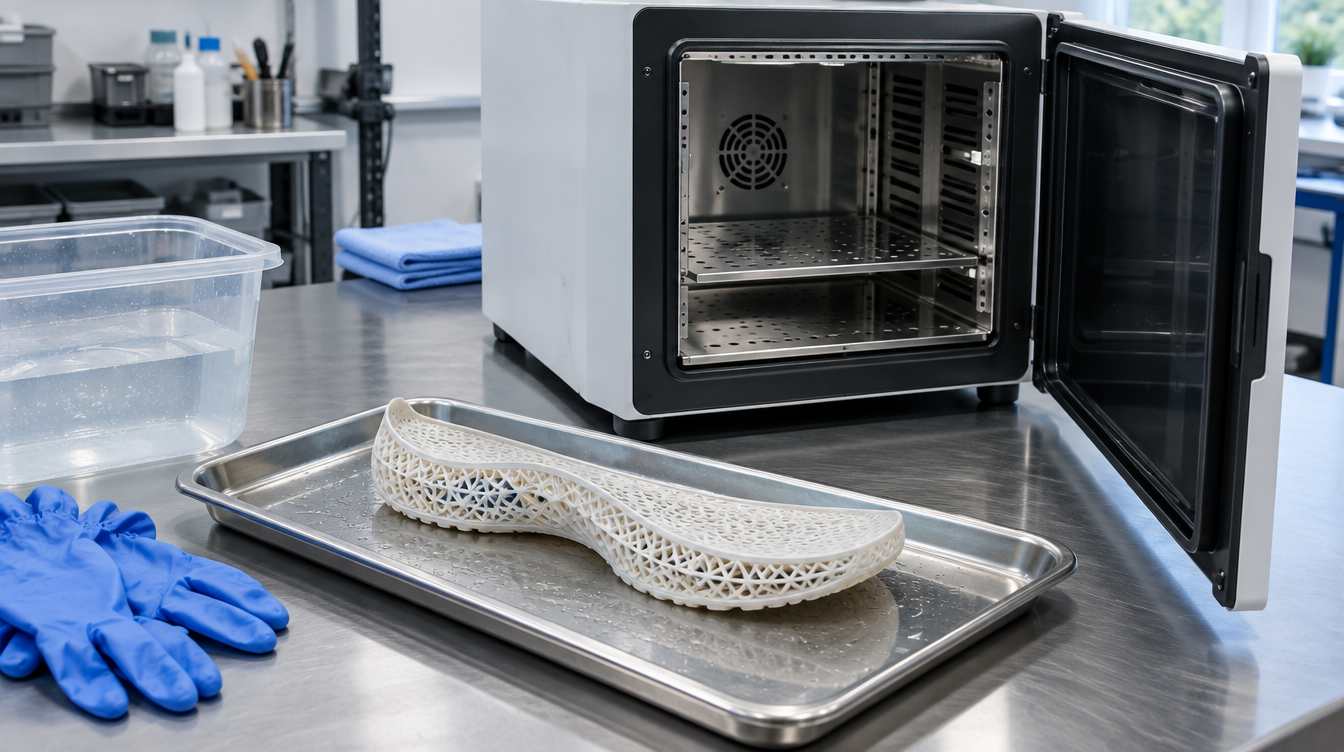

5. 后固化：时间和温度会改变硬度与回弹。比较两版设计之前，先把后固化条件锁死。

6. 贴合：用实际的胶水和处理剂，对大底、鞋面做剥离测试。

设备方面，Flex G2 采用LCD掩膜曝光，面向50–90A弹性体，应用方向包括鞋底晶格。单只中底能否整只放下，要拿实际鞋码的模型按预定取向排版确认，不能只对成型尺寸的数字。硬度档位怎么定，可以参考3D打印鞋底多少A合适。

样件拿到手，该测什么

• 重量：同鞋码与现有发泡中底对比。

• 冲击衰减与能量回馈：落锤冲击类方法（如ASTM F1976）或压缩加载—卸载曲线，前掌、后跟分开测。

• 压缩永久变形：长时间受压后厚度能否恢复。

• 屈挠疲劳：盯前掌弯折区，断杆多从节点开始。

• 贴合剥离：与大底、鞋面的粘接强度。

• 重复性：左右脚、平台不同位置、不同批次的尺寸和压缩曲线。

材料表上的硬度、伸长率、屈挠次数是材料级数据，不能直接当成成品中底的寿命。晶格怎么设计和验证，另见3D打印晶格鞋底的设计与验证。以上是弹性体光固化的常规工艺规律，具体数值要按实际树脂、晶格和后固化条件实测。

怎么判断走哪条路

• 如果要验证分区缓震概念、结构改得勤，建议走光固化弹性体，先固定材料和后固化，再改晶格。

• 如果最在意轻量化，建议先做重量和回馈对比；达不到，就把打印件限定在后跟或局部模块，其余仍用发泡。

• 如果是大批量、低单价的常规款，建议以发泡工艺为主，打印留给开发阶段和限量款。

• 如果产品按足型或体重分级定制，建议把打印中底作为主方案评估，改结构不用开模。

常见误区

• “硬度低就是缓震好。”晶格太软会触底，冲击直接传到脚上。要看压缩曲线，不是邵氏硬度一个数。

• “样鞋穿着舒服就能量产。”疲劳、老化和批次对比没做之前，只能算概念成立；重量和单件成本上，成熟发泡工艺仍有优势。

常见问题

3D打印中底比EVA中底重吗？

多数情况下偏重。发泡材料内部以气体为主，打印晶格靠实心杆件承载。降重靠减小晶格相对密度和优化分区，同时要守住支撑性和疲劳表现。

光固化打印的中底能直接穿吗？

可以做成可穿样件，前提是清洗、后固化到位并完成贴合。是否适合长期穿用，以疲劳、老化和实际穿着测试的结果为准。

中底晶格选哪种单元？

没有通用答案。杆状单元便于调刚度，曲面类单元受力更连续，但壁厚和排液要一并考虑。先定目标压缩曲线，再选单元。

什么时候适合联系依迪姆

正在评估具体的中底项目时，可以把鞋码范围、STL或STEP模型、目标硬度、预期数量和要对标的现有中底一起发给依迪姆，先打代表性样件，再判断设备、弹性树脂和后处理怎么配。
