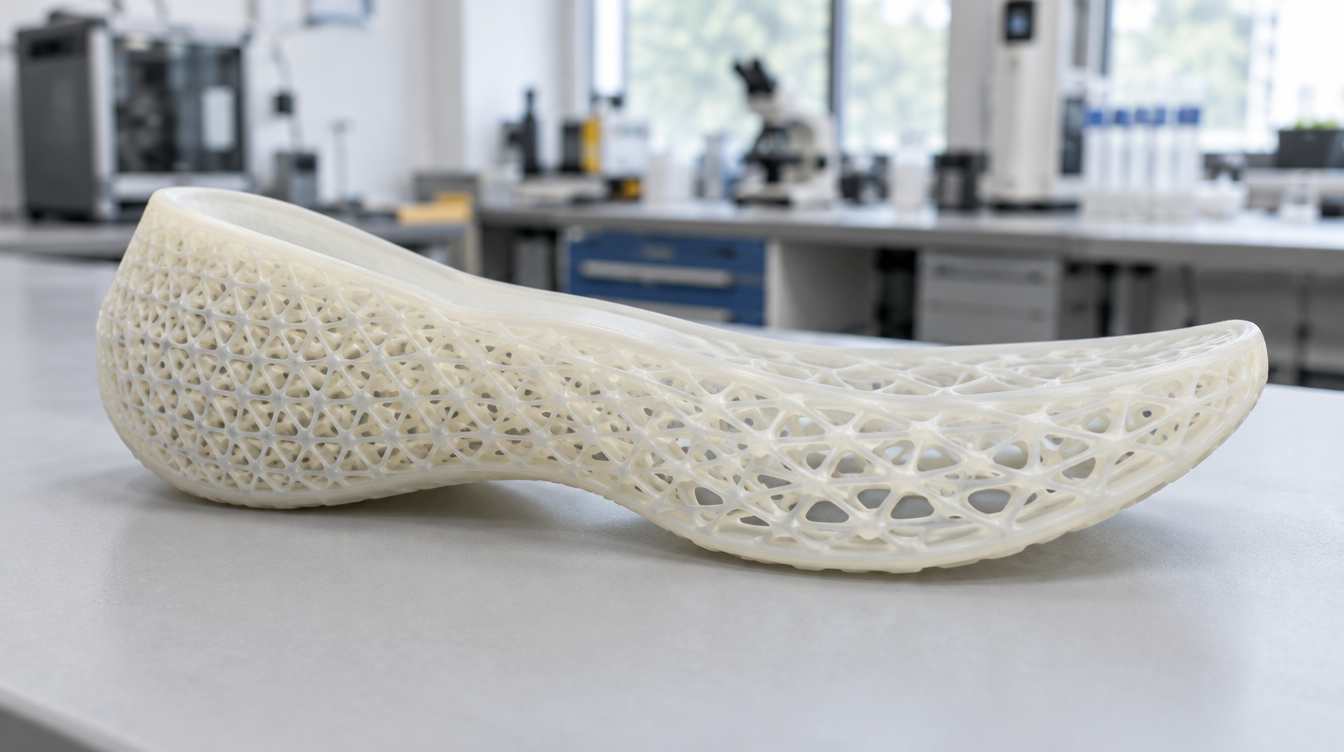

3D打印缓震中底主要依靠弹性材料与内部晶格结构的协同变形实现缓冲。当脚部受到地面反作用力时，晶格中的细杆、曲面或薄壁单元发生弯曲、压缩及局部屈曲，使中底在一定行程内逐渐承受载荷。部分能量以弹性形变的形式暂时储存，部分能量在材料变形过程中耗散，卸载后结构再恢复形状。

与传统实心鞋底相比，3D打印晶格中底的一个重要特点是：即使使用同一种弹性材料，也可以通过调整晶格单元、孔隙率、杆径和区域密度，改变不同位置的压缩刚度与回弹响应。

但晶格结构并不意味着缓震性能一定更好。真正有效的鞋中底，需要同时满足冲击缓冲、足部支撑、变形恢复和重复使用稳定性等要求。

一、晶格中底的缓震过程是怎样发生的？

一次典型的受压与回弹过程，可以分为三个阶段。

1. 初始压缩：晶格开始变形

脚部落地时，中底受到压缩载荷。内部弹性晶格单元随之发生弯曲或其他可恢复的几何变形。

如果结构设计合理，鞋底可以在接触初期提供一定的压缩行程，让载荷逐步建立，而不是在很短的形变距离内迅速产生较大的反作用力。

这也是缓震设计关注压缩刚度的原因。

同样的弹性树脂：

• 做成实心结构时，可能表现出较高的整体压缩刚度。

• 做成较疏的晶格时，可能获得更大的压缩行程。

• 调整晶格单元的连接方式后，还可以改变受力方向和形变模式。

因此，材料本身的硬度并不能直接代表鞋底穿着时的软硬感。

2. 持续受压：晶格分担载荷并消耗部分能量

随着压力增加，更多晶格单元参与承载，局部结构可能出现明显弯曲或可恢复屈曲。

这个阶段决定了鞋底是否具有足够的缓冲行程。

工程上通常希望结构具有可控的压缩响应：既能产生适当形变，又不至于在目标载荷下过早压到底部。

如果晶格过于稀疏、杆径不足，或者材料承载能力不够，就可能发生局部失稳、过度压缩甚至结构损伤。

这种现象通常被称为触底（Bottoming Out）。触底后，中底剩余的形变空间很小，整体刚度可能迅速上升，缓冲效果也会受到影响。

3. 卸载回弹：储存的弹性能量释放

当脚部载荷减小，弹性晶格会尝试恢复初始形状。

在这一过程中，先前储存的部分弹性能量被释放，形成回弹响应；另有一部分能量已经通过材料内部的黏弹性损耗等机制耗散。

由此可以区分两个常被混淆的概念：

缓震关注冲击如何被控制，回弹关注压缩后有多少能量能够返回。

一款鞋底可能感觉很软，却没有很高的能量回馈；另一款鞋底可能回弹明显，但在特定冲击条件下未必能有效降低峰值载荷。

二、为什么晶格形状会影响缓震效果？

3D打印晶格中底的力学特性，很大程度上取决于内部几何设计。

常见的设计包括杆状晶格、蜂窝类结构、曲面晶格，以及具有空间密度变化的梯度晶格。

不同结构在受压时，可能表现出不同的弯曲、拉伸、屈曲与局部接触行为。

需要避免一种过度简单的判断：晶格孔洞越大，不一定越软；晶格越密，也不一定缓震越好。

因为结构表现还受到单元拓扑、连接节点、材料模量和实际受力方向的影响。

例如，一种以杆件弯曲为主的晶格，与一种以杆件轴向受力为主的晶格，即使使用相同材料、具有接近的相对密度，也可能表现出明显不同的压缩刚度。

三、梯度晶格为什么适合鞋中底设计？

人的脚底并不是始终以相同方式承受载荷。

站立、行走、慢跑和跳跃落地时，后跟、足弓与前掌的受力状态会发生变化。

因此，整双鞋采用完全一致的晶格结构，不一定能够满足不同区域的性能需求。

梯度晶格（Graded Lattice）允许设计人员在同一块中底内，连续或分区域地调整几何参数。

例如，在研发阶段可以考虑：

后跟区域： 重点评估着地时的压缩行程、冲击载荷和触底风险。根据设计目标调整晶格刚度，而不是简单地增加或减少密度。

足弓区域： 重点考虑形变控制与支撑连续性，避免局部刚度突变造成不合理的载荷集中。

前掌区域： 结合步态中的弯折要求，调整晶格排列方向与压缩响应，并评估反复弯曲后的结构稳定性。

梯度还可以沿中底厚度方向布置。

一种可供验证的设计思路，是让结构在较小载荷下具有一定的初始柔顺性，而在压缩量继续增加时逐步提高承载能力，从而降低过早触底的风险。

不过，梯度排列方向并非越复杂越好。不同的密度变化方式可能带来截然不同的刚度与吸能结果，必须结合实际压缩方向进行验证。

四、缓震性能和回弹性能，究竟应该看哪些指标？

判断一款3D打印晶格中底，不能只依靠手指按压或者踩踏时的主观感觉。

材料与结构工程通常采用力—位移曲线、重复压缩和冲击试验来评价其机械响应。

其中，最重要的是区分输入能量、返回能量与耗散能量。

在受控压缩—卸载试验中：

• 输入能量： 加载过程中，作用力对结构完成的功。

• 返回能量： 卸载过程中，结构释放并返回的机械能。

• 耗散能量： 输入能量与返回能量之差，对应力—位移滞回曲线围成的面积。

可以用一个简化关系理解：

输入能量 = 返回能量 + 耗散能量

这里还需要区分“受压期间吸收的机械功”和“最终耗散掉的能量”，二者并不是完全相同的概念。

对于鞋中底设计，更实用的评价指标包括：

这些指标之间存在取舍。

例如，提高能量耗散可能有助于降低某些条件下的冲击传递，但也可能减少能够返回的机械能。

因此，设计目标不应该只是追求最大的能量吸收数值，而应在缓震、支撑、回弹和耐久性之间寻找合适的平衡。

五、如何判断一款晶格中底是不是真的具有缓震效果？

对于鞋材研发团队，建议采用受控对比的方法，而不是一次制作多种完全不同的鞋底后，仅靠踩踏感觉判断。

第一步：建立可比较的结构样件

选择相同的弹性材料、外形尺寸、成型工艺与后处理条件，设计若干组晶格方案。

例如：

若研究目标是比较不同拓扑的影响，建议尽量保持样件质量或相对密度接近。若专门研究杆径、壁厚或密度的变化，则应记录相应的质量差异，避免将材料用量变化误认为纯粹的拓扑优势。

第二步：进行压缩和卸载测试

在相同环境、预处理和加载条件下，对不同样件进行测试，记录力—位移曲线。

重点检查：

1. 初始阶段是否过硬。

2. 目标载荷下是否发生过大压缩。

3. 是否出现突然失稳或提前触底。

4. 卸载后能量返回和形状恢复情况。

静态或准静态压缩能够帮助筛选结构，但不能直接替代真实的落地冲击测试。

第三步：进行重复压缩与动态冲击验证

鞋中底会在使用过程中承受反复载荷，因此单次压缩表现良好，并不代表长期性能稳定。

建议按照实际使用场景确定测试载荷、加载速度、循环次数和环境条件，并比较测试前后的刚度、能量返回与永久变形。

若应用目标涉及跑步或跳跃，还应在代表性的动态条件下评估峰值力、加载速率及足底压力等指标。

第四步：将测试结果反向用于晶格优化

如果鞋底压缩量过大，可以检查局部结构密度、杆件尺寸和承载拓扑。

如果峰值载荷过高，可以研究初始压缩刚度和有效缓冲行程是否合理。

如果回弹明显衰减，则需要检查材料黏弹性、循环损伤、局部屈曲和后固化状态。

每次只改变一项主要设计变量，并记录版本与测试条件，更容易判断性能变化真正来自哪里。

六、弹性树脂对晶格中底的缓震性能有多大影响？

晶格决定结构如何变形，弹性材料则决定这些结构在反复变形时能够承受多少应力、恢复多少形变，以及是否发生裂纹或永久变形。

对于光固化3D打印中底，柔性或弹性体光敏树脂是重要的候选材料。

材料选型时，除了邵氏硬度，还应关注拉伸性能、撕裂强度、压缩循环表现、疲劳性能以及后固化后的稳定性。

这里存在一个容易忽略的问题：

材料能够被拉伸，并不代表由它制造的细杆晶格能够长期承受反复压缩。

晶格连接节点、细杆与外框交界处可能出现应力集中。即使材料试片本身具有较好的断裂伸长率，复杂晶格仍可能在循环载荷下发生局部损伤。

此外，光固化工艺中的曝光、打印方向、支撑设置、清洗与UV后固化，也会影响最终零件的实际性能。

对于具有大量开放孔道的中底，尤其需要检查内部是否残留未固化树脂，以及后处理是否均匀完成。

有关材料选择，可以进一步阅读：类TPU光敏树脂怎么选？与TPU的区别与验证。

七、Yidimu柔性3D打印如何用于缓震中底研发？

对于鞋材开发企业，3D打印的一项重要价值是能够直接把不同晶格方案制造成实物，用于压缩、回弹及结构验证。

Yidimu的Flex G2和Extreme 450 Pro面向弹性体光固化制造应用，可用于晶格鞋底、柔性缓冲结构及其他软质功能零件的打样与工艺评估。

在研发阶段，可以先从单元晶格试样入手，再过渡到局部中底和完整鞋中底，逐步验证结构、材料和成型工艺的匹配关系。

需要注意，设备能够制造某种晶格几何，不代表打印出的中底已经达到特定缓震或耐久性能。实际性能仍然需要通过样件测试确认。

有关打印方向、晶格成型和清洗后固化流程，可阅读：3D打印柔性鞋底怎么做？弹性树脂、晶格设计与成型工艺。

八、常见问题

3D打印晶格中底一定比传统EVA中底缓震更好吗？

不一定。晶格中底具有更灵活的几何设计能力，但实际缓震性能取决于材料、晶格拓扑、结构密度和载荷条件。传统EVA发泡中底也能够提供有效缓冲，两者应通过一致的测试方法进行比较。

晶格密度越低，鞋底就越软吗？

在部分相同拓扑和材料条件下，降低相对密度可能降低结构刚度，但这不是普遍规律。连接方式、杆件方向及局部屈曲模式都会改变压缩表现。密度过低还可能增加触底与疲劳损伤风险。

3D打印中底缓震好，回弹就一定好吗？

不一定。缓震与能量返回是不同指标。能量耗散较大的中底，可能具有一定的冲击缓冲能力，但未必能够返回更多机械能；实际表现应通过加载—卸载曲线和动态测试判断。

光固化弹性树脂可以直接制作可穿着的晶格鞋中底吗？

从成型技术上看，弹性体光固化能够制造复杂晶格结构，但要成为实际可穿着产品，还需要验证材料适用性、机械疲劳、撕裂、环境稳定性、表面接触要求及批次一致性。打印成功只能证明样件可制造，不能替代成品验证。

结语

3D打印缓震中底的价值，不只是制造出蜂窝状或网格状的鞋底，而是能够通过结构设计控制压缩刚度、有效形变行程、载荷分布与能量返回。

对鞋材研发来说，真正重要的是建立从晶格设计、材料匹配、样品成型到力学验证的完整开发流程。

如果正在开发晶格中底、缓震鞋垫或其他柔性鞋材，可以向Yidimu提供现有CAD/STL模型、目标鞋码、材料要求、缓震目标和预计生产数量，以便评估样品打印及后续验证方案。
