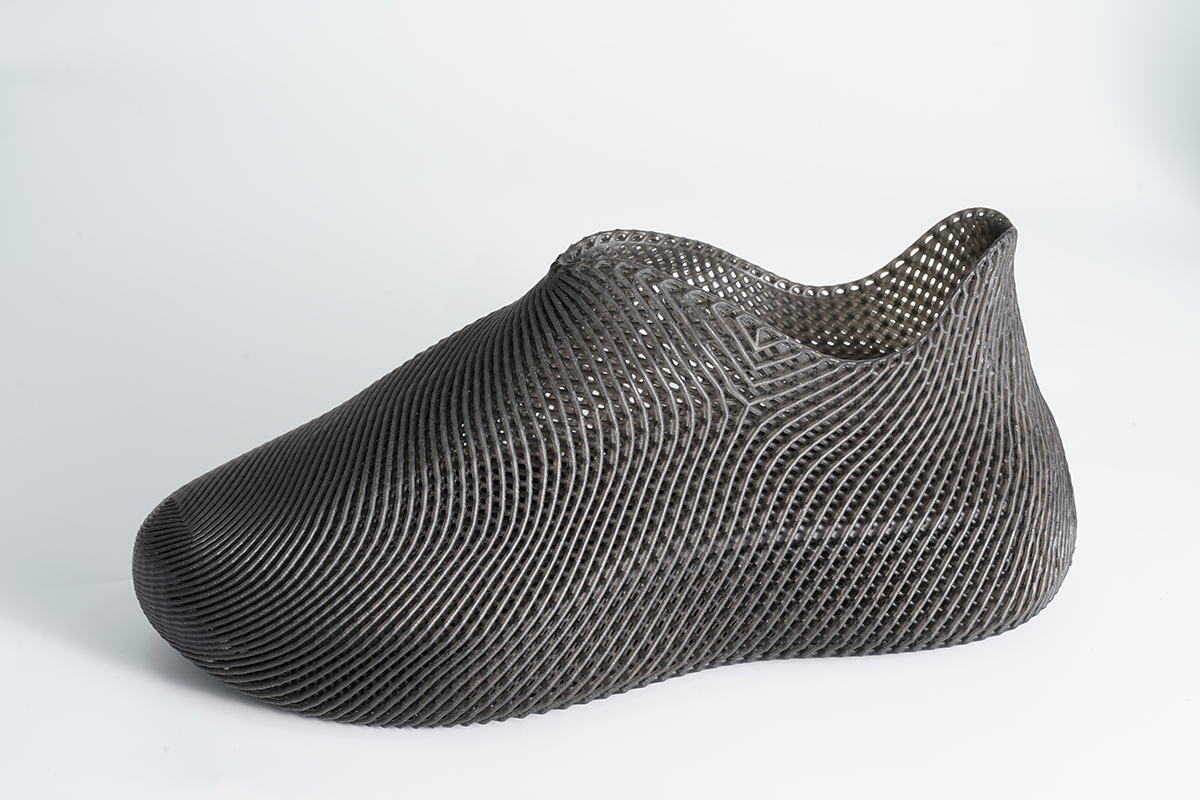

3D打印一体鞋通常先建立完整鞋体三维模型，再根据鞋底缓冲、鞋面弯曲、支撑和回弹要求设计不同密度的晶格或柔性结构，随后使用适合弹性材料的3D打印设备一次成型。打印完成后仍需要清洗、干燥、UV后固化和性能测试。因此，“一体打印”解决的是复杂结构直接制造问题，并不意味着完全没有后处理。

核心要点

• 一体鞋首先是结构设计问题，不只是打印问题。 鞋面、鞋底、足弓、后跟等区域承受的载荷不同，不能简单使用同一种晶格。

• 材料必须和结构一起验证。 Shore硬度、拉伸、撕裂、回弹、疲劳性能都会影响实际脚感和寿命。

• 设备尺寸只是第一道门槛。 还需要考虑曝光均匀性、弹性材料适配能力、剥离过程和连续打印稳定性。

• 一体成型不等于免后处理。 光固化柔性鞋通常仍需要清洗、干燥和UV后固化。

• 打印成功不等于鞋可以投入使用。 需要继续验证尺寸、回弹、弯折、压缩、撕裂和长期变形。

• 采购设备前建议打印完整鞋，而不是只看测试块。 完整鞋更容易暴露大面积成型、晶格排液、支撑和材料稳定性问题。

3D打印一体鞋和普通3D打印鞋底有什么区别？

很多所谓“3D打印鞋”，实际上只打印中底、鞋底或者鞋垫，鞋面仍然通过织物、胶粘、缝合等传统方式完成。

真正意义上的3D打印一体鞋，重点是把原来多个零件承担的结构功能尽量整合到一个数字模型中，让鞋面、鞋底、侧墙、足弓支撑和局部柔性结构在一次打印任务中形成连续结构。

ISO/ASTM对增材制造的基本定义，就是通过逐步增加材料来形成三维几何体；对于槽式光固化，则是利用光使液态光敏材料选择性聚合固化。

这也是3D打印一体鞋能够实现复杂内部晶格的原因：传统模具很难直接制造的中空结构、渐变晶格和局部不同刚度区域，可以直接包含在数字模型中。

但需要注意：

“一体打印”并不代表整双鞋只能是一种结构，也不代表打印出来后完全不需要人工处理。

第一步不是打印，而是先把鞋设计成“可以打印的结构”

普通鞋类CAD模型不能直接等同于3D打印模型。

如果只是把传统鞋的外形做成一个实体模型，再换成弹性材料打印，通常很难得到理想效果。原因是传统鞋依靠不同材料、泡棉、鞋面、支撑件共同提供性能，而一体打印需要通过材料性能 + 三维结构重新实现这些功能。

常见做法是把整鞋划分为不同功能区域：

因此，一体鞋设计时经常会使用晶格、蜂窝、网状结构或者不同壁厚，通过改变单元尺寸、杆径、角度和局部密度调整机械响应。

已有鞋类研究也表明，晶格几何本身会明显影响鞋底的压力分布和力学表现，因此不能只看树脂“软不软”。

第二步：选择适合一体鞋的弹性材料

一体鞋对材料的要求明显高于普通展示模型。

最常见的误区，是只比较一个Shore硬度。

例如两个材料都属于相近硬度范围，但拉伸性能、撕裂性能、压缩永久变形、回弹速度以及循环疲劳表现可能完全不同。最终做出来的鞋，一双可能柔软但容易拉裂，另一双可能耐拉但脚感过硬。

因此选择柔性光敏树脂时，建议重点确认：

• Shore硬度；

• 拉伸强度；

• 断裂伸长率；

• 撕裂性能；

• 压缩后的恢复能力；

• 循环压缩性能；

• 弯折疲劳表现；

• 后固化前后的性能变化；

• 材料黏度和打印适配性；

• 长时间使用后的尺寸和性能稳定性。

光固化弹性体本身就是材料研究中的一个重要方向。研究显示，弹性材料的配方、黏度、交联网络和打印条件之间存在明显关联；材料能够打印，并不自动意味着它适合长期承受鞋类的反复压缩和拉伸。

所以对于鞋厂来说，建议直接用目标鞋结构测试材料，而不是只根据材料参数表选树脂。

第三步：为什么打印一整只鞋对设备要求更高？

打印一个5厘米的小弹性测试块和打印一只完整鞋，难度不是简单按照体积放大的。

完整一体鞋通常包含大量：

• 大面积截面；

• 细小晶格；

• 中空结构；

• 长距离薄壁；

• 不同截面突然变化；

• 高度较大的连续打印区域。

对于槽式光固化工艺，打印过程中需要不断完成曝光、层间分离以及液态材料重新流动。

因此真正应该关注的不只是“分辨率多高”，还包括：

成型尺寸是否足够

首先必须确认目标鞋码和打印方向能否进入有效成型空间。设备标称尺寸和实际能够稳定打印的鞋型尺寸仍需要根据具体机型确认。

大面积曝光是否均匀

一只鞋横跨较大打印区域。如果不同位置能量差异明显，可能导致不同区域固化状态不同。

弹性树脂是否适配

柔性或高弹性树脂可能具有不同黏度和固化特性，需要结合具体材料进行曝光参数和打印过程测试。

层间分离是否稳定

柔性结构并不意味着打印过程受力一定更小。大截面、密集晶格和复杂结构仍可能增加打印失败风险。

所以选择用于鞋材开发的工业级3D打印机时，不能单独用LCD分辨率判断设备能力。

第四步：一体鞋实际上是怎样一层一层打印出来的？

以光固化路线为例，完成模型和工艺设置以后，三维鞋模型会被切分成大量二维层。

设备按照每一层的截面进行选择性曝光，使液态光敏树脂发生聚合并形成固态结构，然后继续进行下一层，最终逐层形成完整三维鞋体。槽式光固化正是通过选择性光聚合完成这种逐层制造。

实际生产流程可以概括为：

鞋楦或脚型数据 → 鞋体设计 → 晶格设计 → 材料选择 → 打印方向与支撑 → 切片与工艺参数 → 一体打印 → 清洗 → 干燥 → UV后固化 → 去支撑与整理 → 性能验证

其中最容易被低估的是打印方向和支撑设计。

方向会同时影响：

• 鞋体在平台上的占用面积；

• 支撑数量；

• 排液能力；

• 层间受力；

• 表面质量；

• 打印时间；

• 后处理难度。

研究也表明，在槽式光固化中，打印方向以及后固化条件可能改变最终零件的物理和机械性能。

因此不能简单理解为“模型放进去，点击打印”。

第五步：为什么打印完成以后还要清洗和UV固化？

刚从树脂槽取出的鞋体表面和晶格内部通常仍可能残留未固化树脂，因此需要进行清洗。

对于密集晶格一体鞋，难点尤其在内部。

如果晶格孔径过小、排液路径不足，即使外表面已经清洗干净，内部仍可能残留树脂。因此结构设计阶段就应该考虑排液和清洗，而不是等打印完成后再解决。

清洗后通常还需要充分干燥，再按照对应材料的工艺要求进行UV后固化。

后固化不是单纯“照一下紫外线”。

光固化材料的最终机械性能可能受到固化时间、温度和材料体系影响。相关研究已经观察到后固化条件对拉伸性能、转化程度及其他物理性能产生明显影响。

因此：

固化不足不合适，过度固化同样未必合适。

实际时间、波长、温度和光强需要按照具体材料测试，不能给所有弹性树脂使用同一套参数。

第六步：晶格越复杂，一体鞋就越好吗？

不是。

晶格的价值不是“看起来科技”，而是帮助工程师控制局部变形和受力。

例如可以让后跟区域在受压时产生较大的能量吸收，同时让足弓区域保持更高支撑；也可以让鞋面使用更开放的结构，而接近鞋底的位置逐渐增加结构密度。

已有研究利用不同晶格结构调整鞋底的柔性、压力分布和接触表现，说明几何结构本身可以成为鞋类性能设计的一部分。

但是晶格越细、越密，会同时带来新的制造问题：

• 清洗更加困难；

• 内部更容易残留树脂；

• 局部细杆更容易损伤；

• 打印参数窗口可能变窄；

• 文件和切片计算量增加；

• 后处理检查难度提高。

所以设计目标应该是满足性能的最合适结构，而不是追求最高晶格复杂度。

3D打印一体鞋适合哪些企业？

比较适合以下情况：

鞋类研发和快速迭代

传统开发过程中，一次结构调整可能涉及鞋楦、模具或多个零部件修改。数字化打印更适合频繁修改设计参数。

柔性结构研发

如果研发重点是晶格中底、一体鞋面、柔性鞋底或者渐变结构，3D打印能够制造传统工艺难以直接实现的几何形状。

小批量和定制开发

每双鞋都可以由不同数字模型生成，因此更适合尺寸、结构或局部性能需要变化的项目。

新材料验证

鞋厂可以将不同硬度、不同结构和不同后处理方案制作成实物，进行对比测试。

但如果产品结构非常简单、单一型号长期超大批量生产，并且传统模具工艺已经成熟，是否需要使用3D打印生产整鞋就需要重新核算效率和单位成本。

3D打印并不是所有鞋类制造的替代方案。

采购设备前，不要只打印一个弹性方块

如果企业计划采购设备开发一体鞋，比较有效的方法是提供自己的真实鞋型进行样品打印。

建议至少测试以下内容：

1. 完整尺寸能否一次打印；

2. 鞋面薄壁和细晶格能否稳定成型；

3. 后跟大截面是否稳定；

4. 鞋底细节是否完整；

5. 晶格内部是否容易清洗；

6. 支撑去除后是否留下明显损伤；

7. 固化以后尺寸变化是否可以接受；

8. 左右不同区域硬度和回弹是否一致；

9. 连续重复打印结果是否稳定。

然后再进行实际机械测试。

如果后续目标是生产用途，还建议根据企业自身产品要求建立拉伸、压缩、弯折、撕裂、耐磨和疲劳测试方案。

一体鞋的成本主要由什么决定？

不能简单按照“一只鞋用了多少树脂”计算。

实际成本通常包括：

材料消耗

包括鞋体本身、支撑以及清洗过程中产生的材料损耗。

打印时间

鞋体高度、层厚、曝光参数和设备工艺都会影响生产周期。

设备利用率

同一批次可以摆放多少只鞋，对单位产能影响很大。

后处理

清洗、干燥、UV固化、支撑处理和质量检查都需要时间和设备。

失败成本

对于完整一体鞋而言，一次打印失败造成的损耗明显高于小样件，所以稳定性非常重要。

测试与研发成本

如果仍处于结构开发阶段，需要把多轮材料、晶格和参数迭代考虑进去。

因此采购阶段应该同时核算单次成型能力、完整生产周期、成功率和后处理效率，不能只比较设备价格。

设备价格本身则通常受到设备配置、成型尺寸、精度、配套设备、服务内容和采购数量等因素影响，需要根据实际方案确认。

做3D打印一体鞋最容易出现的几个误区

误区一：材料越软，鞋就越舒服

不一定。

鞋的脚感来自材料和结构共同作用。材料过软而结构支撑不足，反而可能导致明显塌陷。

误区二：分辨率越高，一体鞋性能越好

分辨率主要影响可实现的细节尺度，并不能直接代表拉伸、回弹、疲劳和打印稳定性。

误区三：打印出来就算完成

对于光固化一体鞋，清洗、干燥和UV后固化属于完整工艺的一部分。

误区四：测试块打印成功，整鞋就一定能打印

完整鞋在截面积、晶格数量、打印高度、材料流动和层间受力方面都更加复杂。

误区五：一体打印就一定比传统鞋便宜

不一定。

对于复杂结构、小批量、快速迭代或定制生产，3D打印可能体现明显优势；对于成熟的大批量简单产品，则需要结合传统工艺重新计算。

什么时候适合联系Yidimu进行测试？

如果企业目前还在判断3D打印一体鞋是怎么做出来的，以及自己的鞋型是否适合这种工艺，建议不要先从设备参数表开始比较，而是准备一个实际模型进行打印验证。

尤其是以下项目：

• 完整柔性一体鞋；

• 晶格鞋底；

• 柔性鞋面；

• 一体化鞋底与鞋面结构；

• 不同硬度结构测试；

• 新型弹性材料验证；

• 小批量鞋材研发。

测试时应该同时观察模型设计、材料、打印稳定性和后处理，而不是只评价打印出来的外观。

对于鞋厂、研发部门和工业设计团队而言，真正有价值的问题不是“这台3D打印机能不能打印软胶”，而是：

目标材料、目标鞋型和目标设备组合以后，能不能稳定打印出满足后续测试要求的完整鞋。

这也是评估工业级3D打印机厂家或3D打印设备厂家时，建议优先进行真实样品验证的原因。

FAQ

3D打印一体鞋真的是整只鞋一次打印出来的吗？

可以做到，但取决于设计和工艺路线。所谓一体打印通常是把鞋面、鞋底、侧墙和部分支撑结构整合到一个数字模型中，在一次打印任务中完成连续成型。不过打印以后仍可能需要去除支撑、清洗、干燥和UV后固化，因此“一体成型”不能理解为完全没有后处理。

3D打印一体鞋一般使用什么材料？

如果使用光固化路线，通常需要能够进行光聚合并具有目标柔性、拉伸和回弹性能的弹性光敏材料。选择时不能只看Shore硬度，还需要确认拉伸、撕裂、压缩恢复、疲劳性能以及后固化后的机械性能。具体材料需要结合实际鞋型测试。

普通光固化3D打印机可以打印一体鞋吗？

需要看有效成型尺寸、弹性材料适配能力、曝光均匀性以及大尺寸连续打印稳定性。理论上能够打印柔性树脂，不代表能够稳定打印完整鞋。计划采购设备时，建议使用实际鞋型做一次完整测试，而不是仅打印小型弹性样块。

为什么3D打印鞋底经常设计成晶格结构？

晶格可以通过改变单元形状、尺寸、杆径和密度调节不同区域的压缩和变形特性，同时降低实体结构的材料体积。对于一体鞋，还可以针对后跟、前掌和足弓设置不同结构。但晶格并非越复杂越好，还需要考虑打印、排液、清洗和耐久性。

3D打印一体鞋需要UV固化吗？

使用光敏树脂打印时，通常需要按照对应材料工艺进行后固化。后固化会影响材料的聚合程度和最终机械性能，因此不能随意设定时间和温度。具体UV波长、光强、固化时间及温度需要根据材料要求和实际应用测试确定。

3D打印一体鞋能不能直接用于批量生产？

技术上可以把数字制造流程扩展到重复生产，但是否适合批量生产取决于单次成型数量、打印周期、材料成本、后处理效率、产品要求和稳定性。如果是超大批量且结构简单的鞋类，传统工艺可能仍具有成本优势，需要进行实际生产核算。

做一只3D打印一体鞋需要多长时间？

没有统一答案。打印时间受鞋体高度、打印方向、层厚、曝光参数、材料特性以及具体设备工艺影响，而且打印完成后还需要计算清洗、干燥和后固化时间。采购或评估设备时，建议直接使用目标鞋型测试完整生产周期。

鞋厂购买一体鞋3D打印设备前最应该测试什么？

优先使用真实完整鞋型测试，而不是只看参数表。需要检查完整成型尺寸、晶格细节、鞋面薄壁、后跟大截面、材料回弹、内部清洗、支撑去除、后固化变形以及重复打印一致性。计划进入生产时，还应根据自身产品建立弯折、压缩、撕裂和疲劳验证方案。

References and Further Reading

ISO/ASTM 52900:2021, Additive manufacturing — General principles — Fundamentals and vocabulary. International Organization for Standardization.

ISO相关公开技术资料对槽式光固化定义为：液态光敏材料通过光激活聚合进行选择性固化的增材制造过程。

Custom Shoe Sole Design and Modeling Toward 3D Printing. 该研究讨论了鞋底晶格几何、材料特性与定制化鞋底设计之间的关系。

Efficacy of auxetic lattice structured shoe sole in advancing footwear comfort. 研究比较了不同晶格鞋底结构与足底压力、接触区域及鞋底机械表现之间的关系。

The impact of modifying 3D printing parameters on mechanical strength and physical properties in vat photopolymerisation. 研究显示打印方向和后固化条件会影响槽式光固化零件的机械及物理性能。
