说明：以上为JOME Engineering项目披露的数据。交期和成本变化是针对该订单传统铸造方案的比较，并非金属3D打印的通用性能指标；打印与机械加工时间也不等于项目全部工时。

一枚没有CAD图纸的船用螺旋桨

阿联酋迪拜的船舶工程企业JOME Engineering接到一项替换件制造任务：按照现有螺旋桨的形状，重新制造一枚可供船舶使用的螺旋桨。

困难在于，客户没有提供CAD设计文件，也没有现成模具。螺旋桨叶片的曲率、螺距和轮毂连接结构，只能从实物中恢复。

如果采用传统铸造，必须先完成几何设计、模具准备和铸造排产。对于数量只有一件、交付时间又很紧的任务，模具费用和等待周期会成为重要限制。

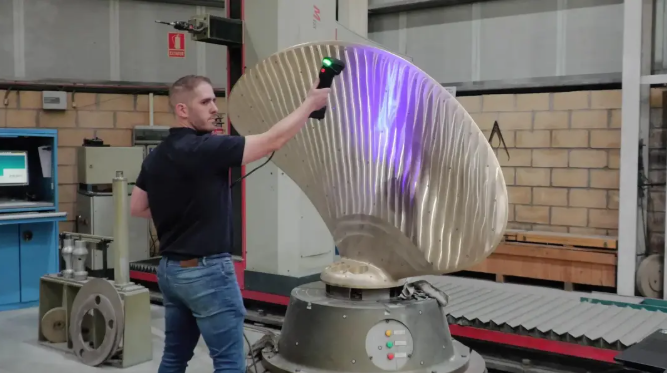

工程团队采用了另一条制造路线：先通过3D扫描获取旧螺旋桨的几何数据，再进行逆向建模，最后使用机器人金属增材制造设备生产新零件。

WAAM是什么？为什么打印后仍要加工？

WAAM是Wire Arc Additive Manufacturing的缩写，中文通常称为电弧增材制造。

它以金属丝材作为原料，通过电弧熔化金属，由机器人或运动系统控制沉积路径，逐层形成零件。对于某些大型金属构件，这种工艺能够减少对专用模具的依赖。

不过，WAAM沉积后的表面通常具有明显的焊道纹理，成形件也需要为后续切削保留加工余量。对于螺旋桨这样的精密曲面零件，打印完成并不代表已经达到最终尺寸、表面质量或装配要求。

从3D扫描到零件完成，实际经历了哪些工序？

1. 实物扫描与逆向建模：通过现有螺旋桨恢复叶片和轮毂的数字几何形状，建立可用于制造的模型。

2. 轮毂成形与检查：先增材制造中央轮毂，对其进行精加工，并通过渗透检测检查表面缺陷。

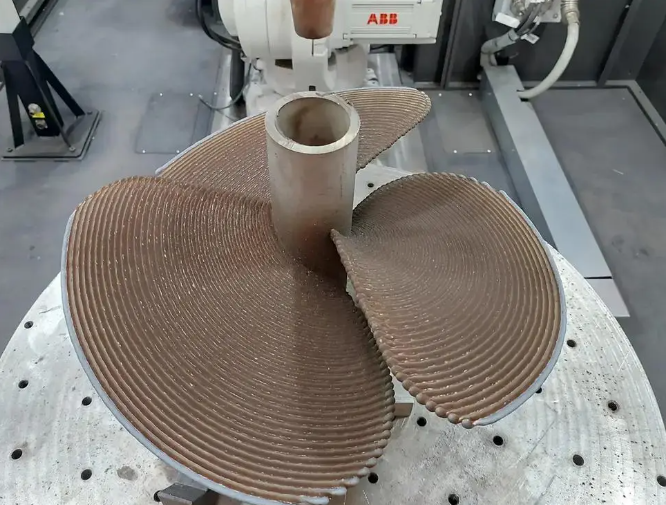

3. 打印三片桨叶：轮毂经过检查后，再逐步完成三片叶片的金属沉积。

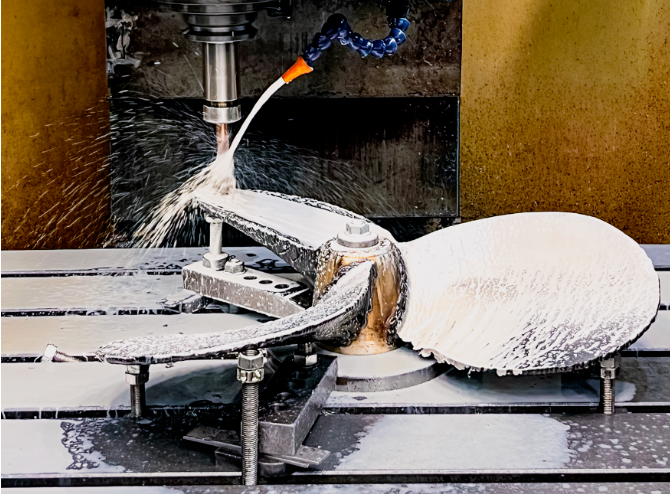

4. 机械加工与阶段扫描：分阶段加工叶片曲面，并反复扫描，与目标模型比较形状和剩余加工余量。

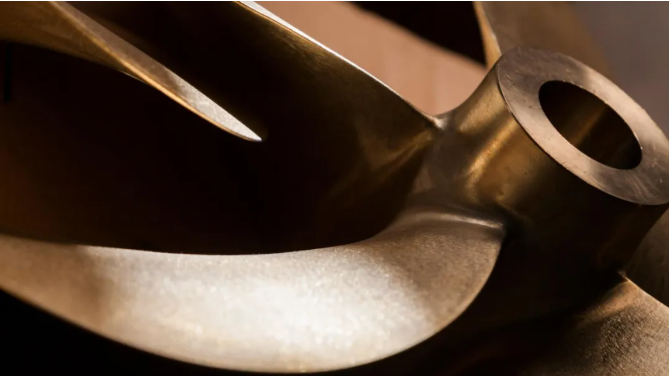

5. 最终整理与检验：完成手工修磨、螺距检查和平衡处理，使零件满足相应的使用要求。

整枚螺旋桨的金属打印约需20小时，而机械加工累计约100小时。

为什么螺旋桨的机械加工要花100小时？

螺旋桨叶片是连续扭转的自由曲面。不同位置的厚度、曲率和角度都会变化，刀具路径规划、零件定位以及加工余量控制都比较复杂。

与具有规则平面或圆柱基准的零件不同，增材制造的螺旋桨毛坯缺少容易直接使用的定位基准。若对毛坯的位置或余量判断不准确，就可能出现过切、局部余量不足或最终形状偏差。

这次项目采取的办法，是在加工过程中反复进行3D扫描，将当前几何形状与数字模型比较。工程人员同时检查剩余材料是否足以支持后续切削。

因此，100小时并不只是单纯的刀具切削时间，它对应的是项目披露的机械加工阶段。渗透检测、手工整理和最终检验仍应视为完整制造流程中需要考虑的工作，不能简单用20小时与100小时相加来代表全部交付时间。

3D打印为什么仍比传统铸造交付更快？

关键差异不是机械加工被省掉了，而是部分前端准备工作被改变了。

传统铸造同样可能涉及机械加工、表面整理、尺寸检查和平衡处理。对于一件没有现成模具的替换件，还必须把模具制造、铸造排期等环节计入交付周期。

金属3D打印可以直接利用经过处理的数字模型制造毛坯，从而减少专用模具需求，并避免该订单中的部分铸造等待时间。

项目方报告称，相比该订单采用传统铸造的方案，整体交付周期缩短约60%，制造成本降低约40%。

这一结果并不意味着3D打印在所有数量和零件类型下都更便宜。模具是固定投入，如果相同零件长期重复、大批量生产，铸造就可能通过分摊模具成本取得优势。

金属3D打印与传统铸造，应该怎么选？

两种工艺没有绝对优劣。设备、材料、零件尺寸、生产数量、供应链条件和验收标准都会改变最终判断。

工厂评估3D打印效率，应该计算哪些时间？

这枚螺旋桨提供了一个很有实际价值的提醒：制造方案的效率比较，不能只看设备标称速度或零件成形时间。

在评估单件或小批量零件时，建议将完整流程划分为五部分：

1. 准备时间：图纸或模型处理、3D扫描、逆向设计、工艺规划。

2. 等待时间：材料采购、模具准备、设备排产和外协等待。

3. 成形时间：增材制造、铸造或其他主体制造工序。

4. 后加工时间：切削、清理、表面整理和必要的后处理。

5. 检验与交付：尺寸测量、缺陷检查、必要的功能验证以及交付安排。

树脂3D打印同样需要关注完整后处理流程

上面的螺旋桨采用金属WAAM工艺，与LCD、SLA、DLP等树脂光固化技术不同。不能把金属零件的100小时机械加工时间直接套用到树脂打印。

但对于工厂打样、牙科模型、柔性结构和小批量生产，完整流程仍然重要。

树脂件完成打印后，通常还涉及取件、残余树脂清洗、充分干燥、去除支撑、UV后固化以及必要的尺寸和表面检查。具体顺序与条件应按材料说明和零件要求确定。

如果打印机成形速度很快，但清洗设备、后固化设备或检验工位处理能力不足，整体生产节拍仍可能受到限制。

因此，采购工业级树脂设备时，除了比较成型尺寸、分辨率和打印速度，还应评估设备与材料选型、后处理配置和批次一致性。

对于柔性、牙科及工程模型，材料与后固化条件尤其需要通过实际样品验证，不能只凭打印机参数推断最终零件性能。

3D打印会颠覆船舶制造业吗？

单个螺旋桨案例还不足以证明3D打印会全面取代传统铸造。

它揭示的变化更加具体：在没有原始图纸、没有现成模具、又需要快速获得替换件的情况下，3D扫描、逆向建模和金属增材制造能够组成一条不同于传统铸造的生产路线。

当零件数据被保留下来，后续再制造相同零件也可以减少重复测绘工作。不过，制造工艺的可行性、质量要求和成本优势，仍需逐个项目验证。

判断3D打印的工业价值，不应只问“打印要多少小时”，还应该问“从需求确认到合格零件交付，需要多久”。
