3D打印鞋不是一台机器包办全部。鞋底、中底、鞋垫、护踝等柔性件，需要弹性体专用的光固化设备配 50–90A 弹性体树脂；鞋楦、大尺寸鞋模、模具试制件属于硬质大件，更适合大幅面激光 SLA。先确定要打的是柔性件还是硬质件、单件最大尺寸和批量，机型范围基本就定下来了。

核心要点

• 柔性鞋件与硬质鞋模是两条设备路线，材料体系不同，不能互相替代。

• 弹性体打印的关键不是屏幕分辨率，而是设备对低硬度材料的适配性、成型幅面和稳定性。

• 单件尺寸决定幅面：成人鞋底长度通常接近或超过 300 mm，选型时要按最长边核对成型尺寸。

• 后处理（清洗 + UV 二次固化）直接影响弹性件的回弹、撕裂表现和尺寸稳定性，属于设备方案的一部分。

• 采购前用自己的鞋底/中底 CAD 文件打样，比对照参数表更有判断价值。

一、先分清：你要打的是柔性件还是硬质件

鞋类 3D 打印的需求通常落在两类：

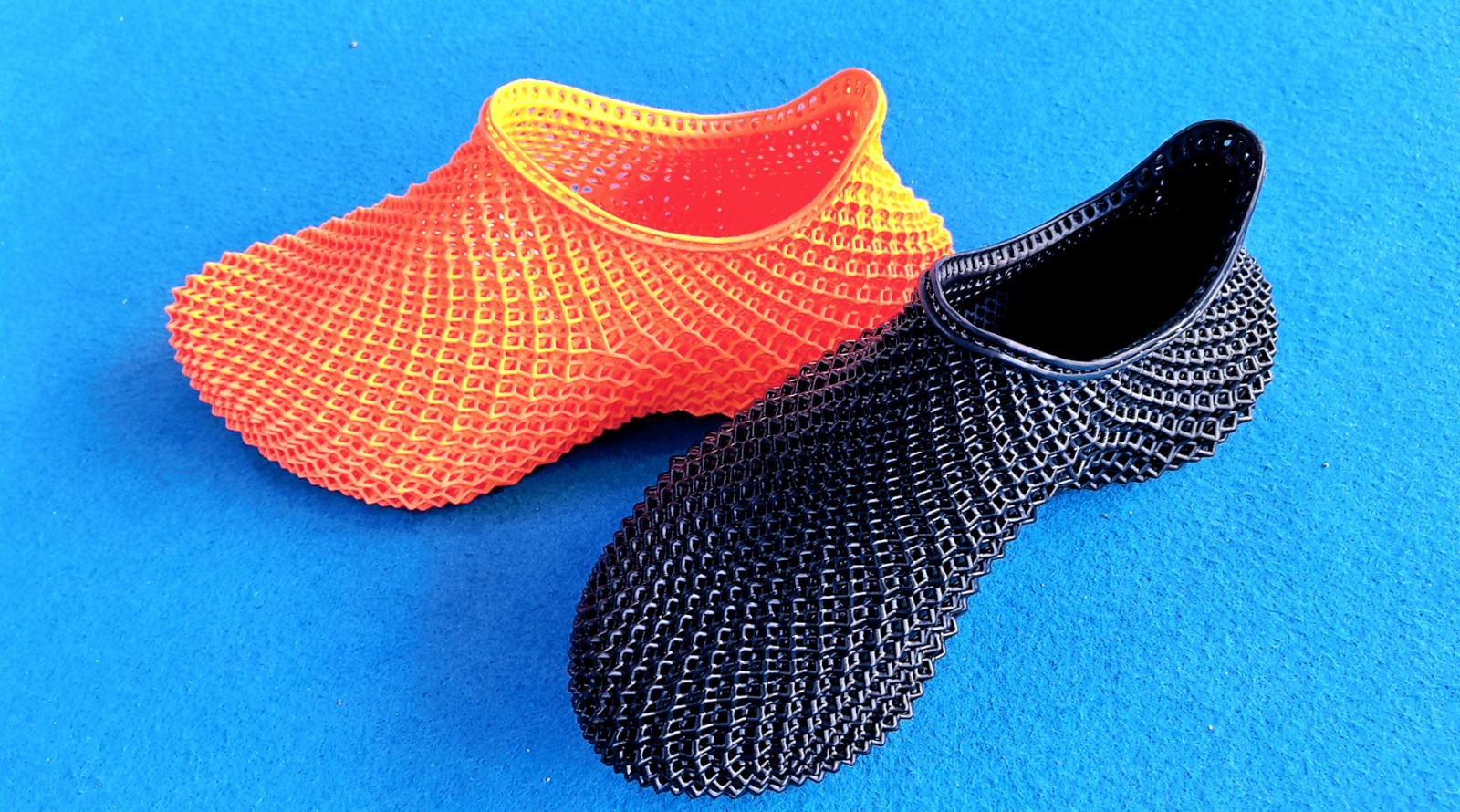

柔性件——中底、外底、一体式晶格鞋底、鞋垫、缓震块、护具内衬、软质鞋面结构。这类件的价值在于晶格几何自由度：免开模就能验证不同硬度、不同晶格密度的缓震方案，直接进入穿着试验。它们必须用弹性体树脂成型，对应弹性体专用光固化设备。

硬质件——鞋楦、鞋底模具原型、外观样件、大底花纹验证件、工装夹具。这类件要的是大尺寸一体成型、结构稳定和表面可打磨，通常走大幅面激光 SLA 路线，材料是刚性、类 ABS 或耐高温树脂。

把这两类混在一台机器上做，往往两头都不理想：通用刚性机打不出可穿着的弹性件，弹性体设备也不适合承担大尺寸硬质鞋楦。

二、柔性鞋件：两档幅面，一套材料体系

依迪姆在弹性体方向有两款设备，差别主要在幅面、量产节奏和场地条件。

Flex G2（14 寸 16K 弹性体专用光固化 3D 打印机）
画册参数：成型尺寸 302(L)×162(W)×370(H) mm，分辨率 15120×6230，XY 像素尺寸 X 19 μm / Y 26 μm，打印精度 ±0.05 mm，打印速度 65 mm/h，405 nm 光固化，机身 505×385×850 mm，净重 70 kg，整机功率 1000 W，适配邵氏 50–90A 弹性体材料。
适合鞋款研发阶段：单双到小批量的中底、鞋垫、晶格样件迭代，放在研发室或样品间即可。
（注：画册正文与参数表的层厚数值不一致，本文不引用层厚，需向依迪姆确认后再对外发布。）

Extreme 450 Pro 工业级柔性3D打印机
画册参数：落地款，画册标注成型方式为"激光 DLP"，成型尺寸 450(L)×253(W) mm、高度可定制 400–600 mm，光斑面积 0.013 mm²，打印速度 100 mm/h（可定制），支持 7×24 h 运行，舱内自动恒温，打印温度 25 ℃，机身 700×700×1800 mm，支持 STL/OBJ/STEP，WiFi/无线/局域网传输，适配 50–90A 弹性体材料。
适合从样品验证走向小批量交付：幅面更宽，一版可排更多鞋底，恒温舱和连续运行能力对批量一致性更有意义。

材料侧：弹性体光敏树脂邵氏硬度 50–90A，断裂伸长率 220%–260%，撕裂强度 19 N/cm，粘度 2500–3000 cps（25 ℃），用于替代硅胶、聚氨酯和橡胶部件的成型。画册另有常温耐折次数数据，属于材料级测试值，不能直接当作某一款鞋底的使用寿命承诺——实际疲劳表现取决于晶格几何、壁厚、摆放方向和二次固化工艺。

三、鞋楦与鞋模：大尺寸一体成型走 SLA

鞋楦、鞋底模具原型、大底花纹验证件的痛点是"大件要拼接"。SLA400 为激光振镜扫描 SLA，成型尺寸 400×400×350 mm，扫描速度 6000–10000 mm/s，光斑 <0.2 mm（一般 0.1–0.2 mm），分层厚度 0.05–0.15 mm，定制紫外激光器，设备重量 320 kg（不含树脂）。

对鞋类研发的实际意义：多数成人鞋楦在长度方向可一次成型，不必分体拼接，外观和曲面还原更完整；鞋底模具型腔、试制镶件也可以先打印验证结构合理性，再决定是否开钢模。

选型对比表

核心判断逻辑

• 如果要打的是能穿着测试的鞋底或中底，建议直接锁定弹性体专用设备，不要在通用刚性机上尝试。

• 如果单件最长边接近或超过 302 mm，建议按 Extreme 450 Pro 的 450×253 mm 幅面评估，或调整摆放方向后重新核算。

• 如果目标是鞋楦或大尺寸鞋模一体成型，建议走 SLA400 的大幅面激光 SLA 路线。

• 如果需求是一天出多版晶格方案做对比，建议优先看设备的连续运行能力和排版效率，而不是最高打印速度数值。

• 如果已经进入小批量交付阶段，建议把清洗、二次固化和检验能力一并纳入方案，只买打印机会成为瓶颈。

• 如果暂时不确定硬度区间，建议先送 CAD 文件打多硬度样件，用实测穿着反馈反推材料，再定机型。

适合与不适合

适合用这套设备做的事

• 免开模验证晶格几何与缓震方案

• 快速迭代不同邵氏硬度的中底样件

• 一体成型鞋楦、鞋模原型，减少拼接

• 定制鞋垫、矫形与康复类软质部件

• 小批量柔性件试产与外观确认

不适合的情况

• 大批量标准鞋底量产（成本结构上仍以传统工艺为主）

• 需要发泡类材料特有性能的中底

• 对材料需要明确医疗器械或安全认证背书的应用（须先取得正式文件）

• 只想用一台设备同时覆盖硬质大件与柔性件

• 缺少清洗与固化环节，却期望获得稳定力学表现

常见误区

1. 把邵氏硬度当唯一指标。 同样是 60A，晶格密度和壁厚不同，穿着感受可以完全不同，还要看拉伸、撕裂、压缩回弹。

2. 认为分辨率高鞋底就好。 像素尺寸、分辨率、打印精度、重复性是四件事，鞋底性能更多取决于材料与晶格设计。

3. 用打印速度直接换算产能。 mm/h 是 Z 向成型速度，真实产能还要算排版数量、清洗、固化、去支撑、检验和失败率。

4. 忽略后处理对弹性件的影响。 清洗强度过大会伤细晶格，固化不足或过度都会改变回弹与撕裂表现，工艺必须固定后再做横向对比。

5. 把材料级数据当成鞋底寿命保证。 材料测试值不等于成品件的实际疲劳寿命，穿着验证不可省略。

验收标准（供打样评估参考）

• 尺寸：关键长度、宽度、厚度在固化后复测，而非打印后立即测量

• 晶格完整性：无断杆、无粘连、无残留未固化树脂

• 表面：支撑点位于非受力面，处理后无明显凹坑

• 手感与回弹：与目标硬度样块对比，同批次内一致

• 重复性：同一文件在平台不同位置各打一件，横向比对

什么时候适合联系依迪姆

如果你已经能说清这几项，选型基本可以一次谈定：

• 打印尺寸：单件最长边、最大高度、一版希望排几件

• 精度要求：哪些尺寸是配合面，可接受公差范围

• 材料方向：目标邵氏硬度区间，或需要替代的现有材料（硅胶/PU/橡胶）

• 批量：研发迭代量，还是月度小批量交付

• 应用场景：中底、鞋垫、鞋楦、模具还是护具

依迪姆可以基于实际模型评估件型、材料与目标公差，并建议先用你自己的 CAD 文件打代表性样件，再决定机型配置。
