鞋底类零件在光固化 3D 打印里主要用光敏弹性体树脂，依迪姆弹性体树脂的邵氏硬度范围为 50–90A，断裂伸长率 220%–260%，撕裂强度 19N/cm，适合中底缓震晶格、整体式鞋底样件、鞋垫与软质护具。鞋楦、鞋模、检具这类硬质件则用刚性、类 ABS 或耐高温树脂。选材前先确认零件是"要弹"还是"要硬"，再确定硬度与几何。

核心要点

• 鞋底不是单一零件族：中底缓震件、整只鞋底、鞋楦鞋模、外观配色件，材料方向完全不同。

• 弹性体树脂靠"硬度 + 晶格几何"共同决定手感，只报邵氏硬度无法定义缓震性能。

• 依迪姆弹性体树脂硬度可在 50–90A 区间选择，粘度 2500–3000cps（25℃），需要 405nm 高精度光固化系统配合。

• 成年人鞋底长度通常在 250–300mm 级，成型幅面、清洗槽尺寸与固化转盘直径需要一起核算，后处理常常先于打印机成为瓶颈。

• 光固化弹性体目前更适合开发验证、定制与小批量交付；大规模量产鞋底在行业内仍以 EVA/PU 发泡、TPU 工艺为主（此为通用行业情况，非依迪姆专有数据）。

• 材料级数据（如常温耐折 20–70 万次）不等于成品鞋底寿命，需用最终几何与工艺做验证。

一、先分清四类"鞋底相关零件"

采购和工程师在询价时常常只说"打鞋底"，但实际需求差别很大：

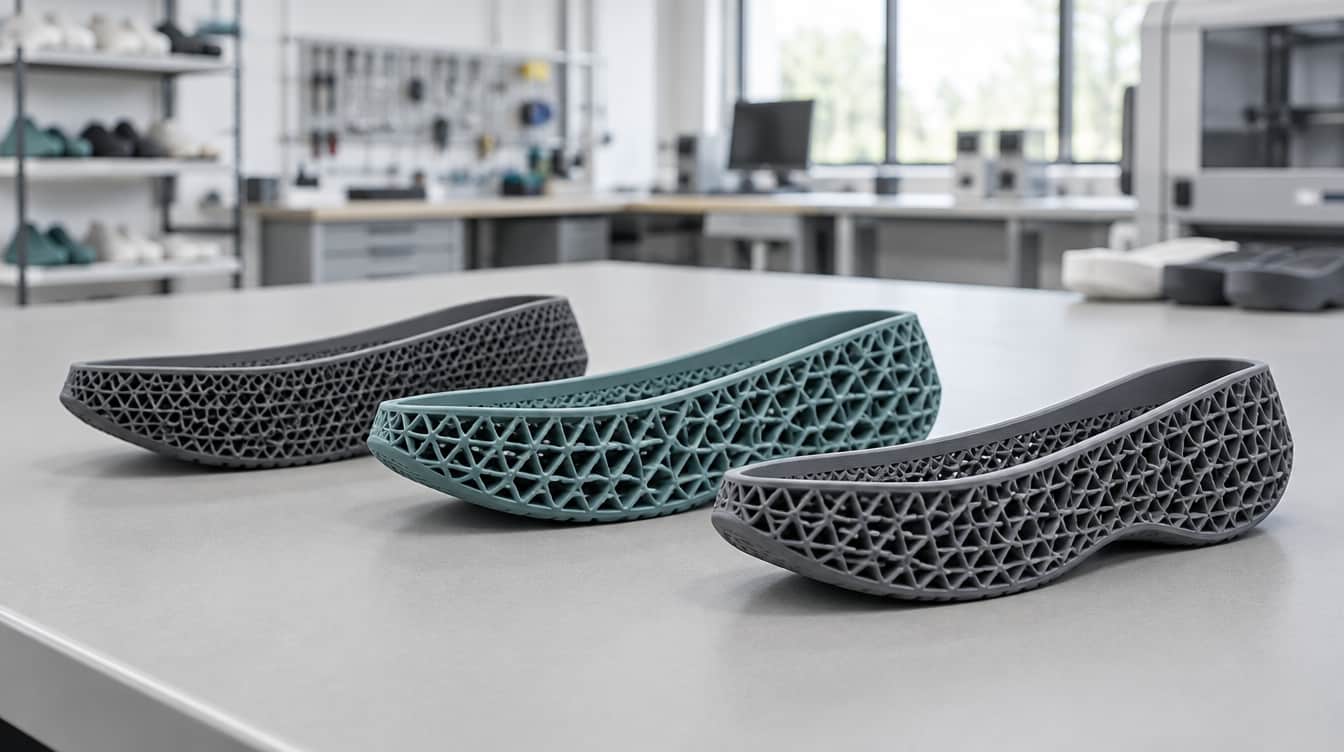

中底缓震件 / 晶格结构件。 这是弹性体树脂价值最高的场景。一体化打印的三维晶格可以在不同区域做出不同的支撑与回弹分布，不需要开模就能验证结构方案。材料方向：弹性体光敏树脂，硬度按目标脚感在 50–90A 内选。

整只鞋底 / 鞋垫成品件。 需要考虑整体尺寸、厚度分布、与鞋面的贴合装配。材料仍是弹性体树脂，但设备幅面和后处理容量的限制会立刻显现。

鞋楦、鞋模型腔、压合治具。 这些是硬质件，需要刚性与尺寸稳定性。依迪姆刚性树脂邵氏硬度 82–86D、类 ABS 树脂 70–80D，适合结构验证与治具；若涉及热成型或高温接触工况，可考虑耐高温树脂（画册标注硬度 92D、耐温 280℃）。大尺寸一体鞋楦超出光固化面成型幅面时，可评估激光振镜 SLA 路线（SLA400 成型 400×400×350mm）。

外观样件与配色验证。 以表面质量与上色性为主，模型树脂、高透明树脂更合适，不必用弹性体。

二、弹性体树脂：参数怎么看才有意义

依迪姆弹性体光敏树脂的画册参数如下（数据来自 2026 中文产品画册）：

需要注意三件事：

第一，硬度只是入口条件。 同样一款 65A 树脂，做成实心块和做成 12% 相对密度的晶格，踩上去的感觉完全不同。缓震性能的实际决定因素包括晶格拓扑、单元尺寸、壁厚、梯度分布、打印取向和后固化程度。选材阶段先锁定硬度区间，结构阶段再调几何，顺序反了会反复返工。

第二，粘度影响可打印性和清洗。 2500–3000cps 属于偏高粘度，意味着晶格内腔的残留树脂更难流出，清洗环节的重要性高于打印硬质件。

第三，耐折次数是材料级数据。 画册给出的 20–70 万次是材料层面的说法，成品鞋底的实际疲劳寿命取决于几何、壁厚、取向、后固化和使用载荷，需要用最终件做台架或穿着验证，不能直接引用为产品寿命承诺。

三、设备与后处理：鞋底件的真正约束在尺寸

鞋底类零件长而扁，选设备时不能只看分辨率。

Flex G2（14 寸 16K 弹性体专用光固化 3D 打印机）
成型尺寸 302(L)×162(W)×370(H)mm，分辨率 15120×6230，XY 显示精度 X19μm / Y26μm，打印精度 ±0.05mm，打印速度 65mm/H，405nm，整机功率 1000W，净重 70kg。适合中底晶格件、鞋垫、护具软件的开发与小批量。

Extreme 450 Pro（落地款大尺寸弹性体设备）
成型尺寸 450(L)×253(W)mm、高度可定制 400–600mm，光斑面积 0.013mm²，打印速度 100mm/h（可定制），支持 7×24h 运行，舱内自动恒温，打印温度 25℃，适配 50–90A 弹性体材料。适合更大批量的一次性排版与连续交付需求。

后处理容量常被忽略。 依迪姆超声波清洗机内槽 300×240×150mm、容量 10L、工作频率 40KHz；UV 固化箱转盘直径 250mm、405nm UVA、0–60 分钟定时。一只 280mm 的鞋底可以打印出来，却不一定能平整地放进 250mm 的固化转盘。评估产线时，请把打印幅面、清洗槽内径、固化腔尺寸作为一组约束一起核算。

四、从数字模型到可用鞋底样件的流程

1. 结构设计与晶格生成（确定分区硬度与相对密度目标）

2. 取向与支撑规划（弹性件更怕支撑痕落在受力面和贴脚面）

3. 打印

4. 超声波清洗（重点是晶格内腔残留树脂）

5. 支撑去除与外观整理

6. UV 后固化（影响最终硬度、回弹与尺寸稳定）

7. 尺寸检查与外观检查

8. 压缩、回弹或穿着验证

后固化环节对弹性件的影响比对硬质件更明显：欠固化会发黏、力学性能不足，过固化则可能变硬变脆。固化参数应针对具体树脂与几何标定，而不是沿用硬质树脂的经验。

选型对比表

核心判断逻辑

• 如果零件需要压缩后回弹、贴脚、可反复弯折，建议选弹性体树脂，并在 50–90A 内按目标脚感取值。

• 如果零件是鞋楦、模腔、检具这类不允许变形的硬质件，建议选刚性或类 ABS 树脂，不要用弹性体"折中"。

• 如果零件长度超过 300mm 或需要一次排版多只，建议评估落地款大幅面弹性体设备，而不是靠拼接。

• 如果目标是每天稳定交付而非做几只样品，建议把清洗容量、固化容量和人工节拍一起纳入产能计算。

• 如果暂时无法确定硬度，建议先用同一晶格几何打 2–3 组不同硬度的对比件做实测，比看参数表更快收敛。

• 如果最终要走注塑或发泡量产，建议把光固化件定位为结构验证与配合验证载体，量产工艺另行规划。

适合用光固化弹性体做鞋底的情况

• 需要快速验证多版晶格与缓震方案，不想为每版开模

• 需要按个体足型做定制鞋垫、矫形垫或护具

• 需要梯度硬度、变密度这类传统发泡难以实现的结构

• 需要小批量交付而非几万双规模

• 需要在开模前确认结构与鞋面的装配关系

不适合的情况

• 需要几万双以上的规模化量产，成本结构不占优

• 要求特定成品鞋底行业标准的耐久与安全认证，而目前没有对应验证数据

• 零件必须使用指定的 EVA/PU 发泡配方或指定供应商材料

• 期望以打印件直接替代经过长期验证的量产中底而不做任何测试

• 只需要硬质鞋楦或模具，弹性体并不适用

常见误区

误区一：邵氏硬度越低越软，脚感越好。 脚感由硬度和结构共同决定，硬度选低了但晶格过密，实际仍然偏硬。

误区二：分辨率高就等于鞋底精度高。 XY 显示精度是像素尺寸，打印精度是另一项指标，成品尺寸还受取向、支撑、清洗、后固化影响。这几个概念不能互换使用。

误区三：只看打印速度算产能。 打印之外的清洗、支撑去除、后固化、检验和失败率都占用节拍，只按 mm/h 推算会高估实际产出。

误区四：把材料耐折次数当成鞋底寿命。 材料级数据不能直接换算为成品件的使用寿命。

误区五：后处理设备可以随便配。 长条形鞋底对清洗槽内径和固化转盘直径有硬性要求，配错会让整线卡在最后一步。

常见问题

Q1：3D打印鞋底到底用什么材料？
主要用光敏弹性体树脂。依迪姆弹性体树脂邵氏硬度覆盖 50–90A，断裂伸长率 220%–260%，撕裂强度 19N/cm，可用于中底缓震件、鞋垫、护具等软质结构。鞋楦、鞋模、治具这类硬质件则应选刚性树脂、类 ABS 树脂或耐高温树脂。判断依据不是"打的是鞋底"，而是这个零件在使用中是否需要发生弹性变形。

Q2：弹性体树脂能直接做量产鞋底吗？
可以做小批量与定制交付。规模化量产鞋底在行业内目前仍以 EVA/PU 发泡和 TPU 工艺为主，这是通用行业情况。光固化弹性体的优势在于结构自由度和无需开模的迭代速度，因此更常见于开发验证、样品交付和定制化生产。是否适合具体项目，需要结合数量、成本目标和性能要求综合评估。

Q3：硬度应该选多少 A？
没有通用答案。同一硬度在不同晶格几何下表现差异很大。实际做法是先按大致脚感锁定一个区间（例如偏软或偏硬两档），用同一几何打对比件实测压缩与回弹，再收敛到具体数值。如果最终产品要分区域软硬不同，还需要在结构设计阶段规划梯度，而不是靠换一款树脂解决。

Q4：一台设备一次能打几只鞋底？
取决于成型幅面、鞋底尺寸、摆放方式和取向。Flex G2 成型尺寸为 302×162×370mm，Extreme 450 Pro 为 450×253mm、高度可定制 400–600mm。排版数量还受支撑设计和斜置角度影响，建议用实际 STL 文件做一次排版模拟，得到的数字比按幅面面积估算可靠得多。

Q5：打印出来的鞋底为什么发黏？
通常与清洗不彻底或后固化不足有关。弹性体树脂粘度在 2500–3000cps（25℃）范围，晶格内腔的残留树脂不容易流出，需要配合超声波清洗。后固化不足时表面未反应单体残留，也会造成发黏。固化参数应针对具体树脂和几何标定，沿用硬质树脂的时间设置往往不适用。

Q6：后处理设备怎么配？
按最大件尺寸倒推。依迪姆超声波清洗机内槽 300×240×150mm、容量 10L、频率 40KHz；UV 固化箱转盘直径 250mm、405nm UVA、定时 0–60 分钟。如果常规件长度接近或超过这些尺寸，需要在设备选型阶段就提出，避免出现"能打不能洗"或"能洗不能固化"的情况。
